| Oui... Qui dit orgue à rouleau dit bobines pour enrouler le papier. Bien sûr ça existe tout fait dans le commerce (je n'ai pas cherché), mais c'est tellement plus rigolo de se les fabriquer ;o) Voici la manière dont j'ai procédé. Il y en a d'autres... Prix de revient d'une bobine (matériaux) : environ 0,75 €.

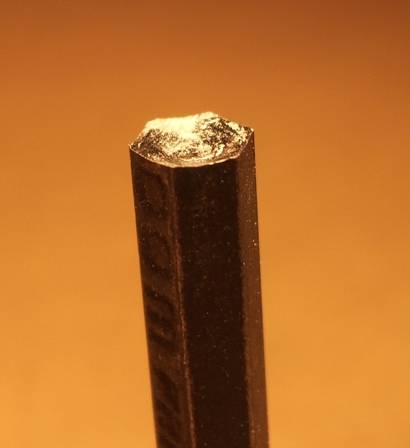

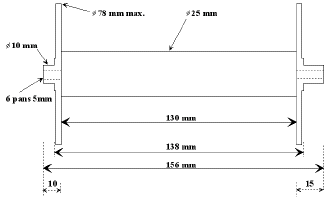

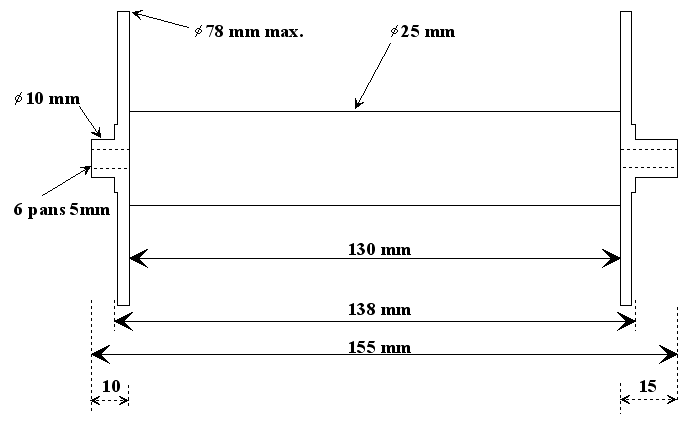

Les cotes de la bobine de "référence" L'axe La matière est du PVC (barres rondes de 11.5 mm par 1 m en gsb). Les douilles sont préparées au tour : diamètre 10 mm, alésage 5 mm, longueur 20 mm. Ensuite, l'alésage est mis au format 6 pans de 5 mm. L'outil est tiré d'une clé de bonne qualité que l'on affûte... comme il faut.

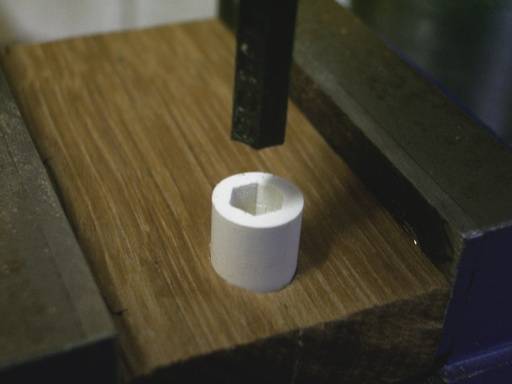

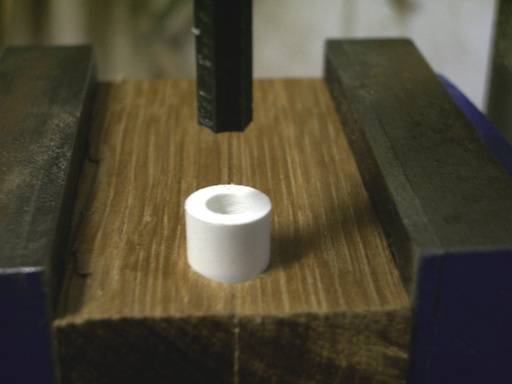

Affûtage à la meule boule Ensuite, pour peu que tout soit bien centré (c'est la seule difficulté), la taille de l'empreinte se fait aisément, en une seule passe, à l'aide d'une perceuse arrêtée en guise de presse. Il faut descendre franchement, de manière à obtenir une coupe bien propre. J'ai aussi essayé directement sur le tour, outil dans le mandrin de perçage, et en "lancant" la poupée mobile à la main. Mais bof...

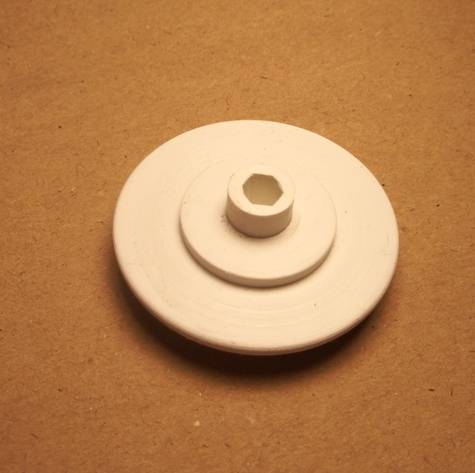

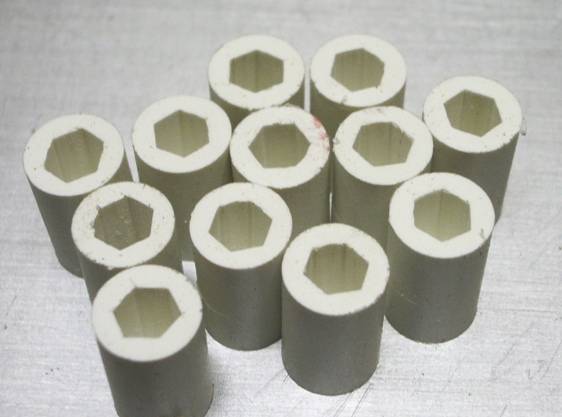

C'est presque plus simple à faire qu'à dire Les flasques Une rondelle en hêtre et des disques en PVC enfilés sur la douille. Le PVC provient de cornières 50 x 50 en 2 mm d'épaisseur (en gsb...) et les disques sont découpés à la scie cloche (diamètre 25 et 45 mm).

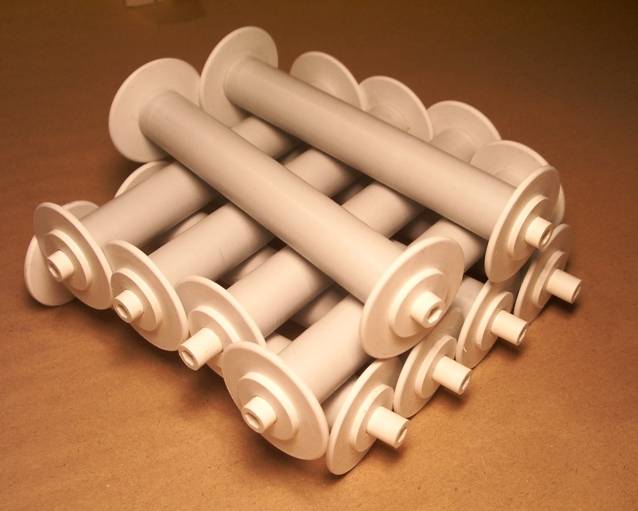

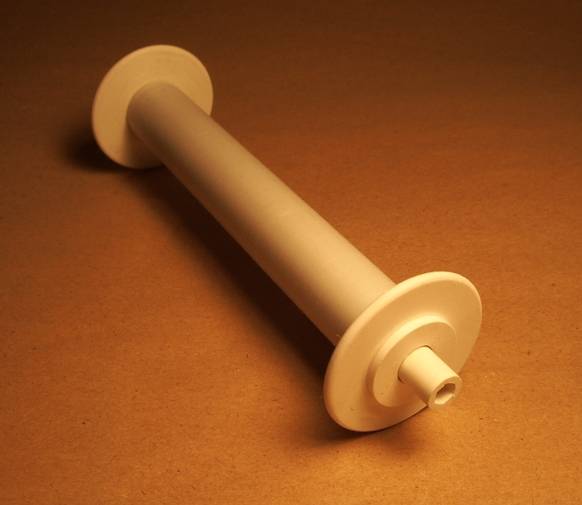

Collage avec de la colle à PVC La bobine terminée Le noyau est du tube d'électricien en diamètre 20 mm. Pour terminer, la bobine est montée sur le tour, et les bords des flasques sont poncés pour ne pas accrocher le papier.
Céty pas biau ! Dans ces dimensions on rentre 15 mètres de musique sur chaque bobine (papier fax), et toujours à 60 mm/s. |
