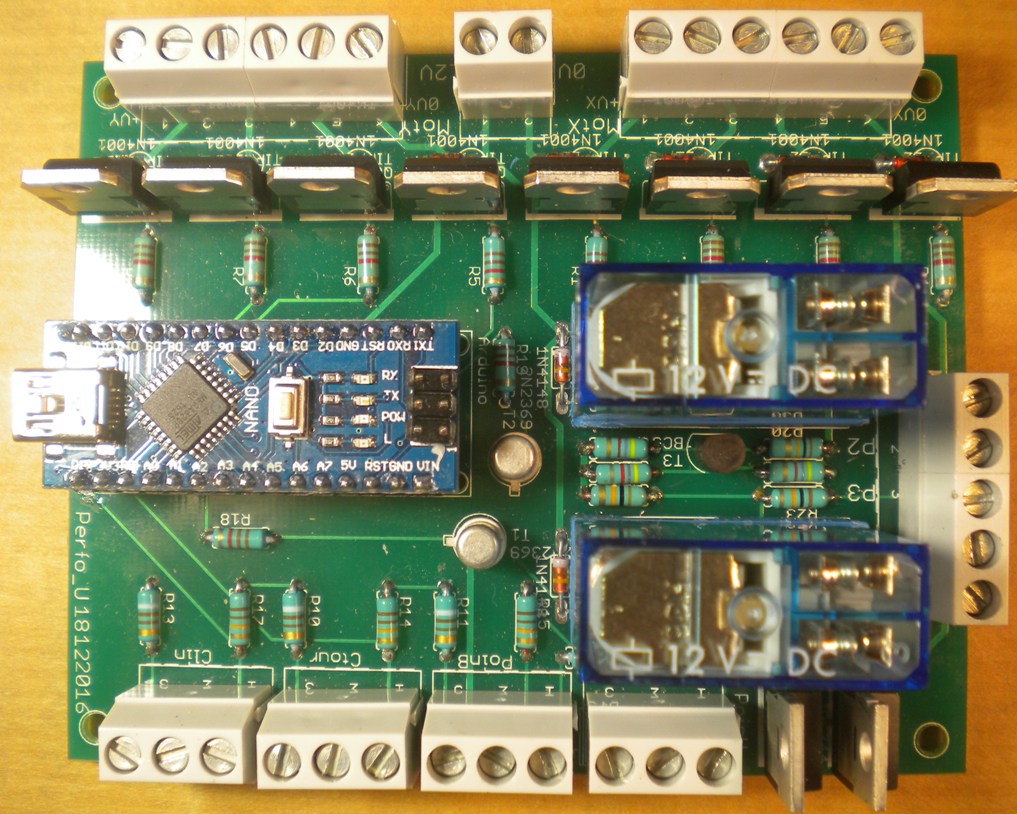

Dans le même style de conception "tout-en-un" que la version sur port parallèle, voici une nouvelle carte de contrôle de notre perforatrice autour d'une carte arduino Nano.
La description un peu plus complète, le schéma et les diagrammes de raccordement sont dans ce document : Carte_PerfoU.pdf
Quelques commentaires...
 | Après pas mal de réflexion et d'essais avec des composants plus "modernes", cette carte reprend essentiellement les bases de la carte précédente. Ces composants sont faciles à approvisionner, peu onéreux et en conséquence la maintenance devrait en être facilitée. Certains d'entre eux comme les transistors de commande des moteurs ou les capteurs optiques par exemple, peuvent être choisis dans une assez large gamme de modèles selon ce que vous trouverez chez votre fournisseur... ou dans vos tiroirs. |
| Comme pour la carte précédente, il est possible de commander divers types de poinçons, qu'il soient actionnés par un moteur façon machine à coudre, un électro-aimant ou un vérin pneumatique. Le circuit imprimé reste le même, seuls les composants que l'on y monte et le diagramme de raccordement de la carte diffèrent. |
| Bien sûr toute modification de schéma est possible à votre convenance ! Celui-ci a été testé et fonctionne de manière tout à fait satisfaisante, mais il est possible d'en faire des tas d'autres. La carte arduino et son programme font l'essentiel du boulot... Tout le reste n'est qu'interface avec la machine. |
| Penser à installer la nouvelle version de soft qui prend en compte les particularités de cette carte et qui reste également compatible avec les diverses réalisation de l'adaptateur présenté précédemment. |
Bons cartons et bonne musique !
