De nombreuses perforatrices ont été réalisées sous le contrôle du logiciel PerfoV4* et de ses versions antérieures. Mais il est basé sur l'utilisation d'un port parallèle qui fait hélas défaut aux PC d'aujourd'hui.

* PerfoV4 est issu d'une version initiale appelée Perfojipé, qui fut développée en commun avec Jipé il y a plus de 10 ans ;o)

L'idée est donc de rajeunir cet outil en conservant si possible 100% de l'existant : le matériel bien sûr, mais également l'interface du logiciel, de manière à ce que l'apprentissage nécessaire à la transition soit réduit au minimum.

Nouveau (21/02/2017) : une nouvelle carte d'interface.

Le principe de cette transformation est illustré dans le dessin ci-dessous :

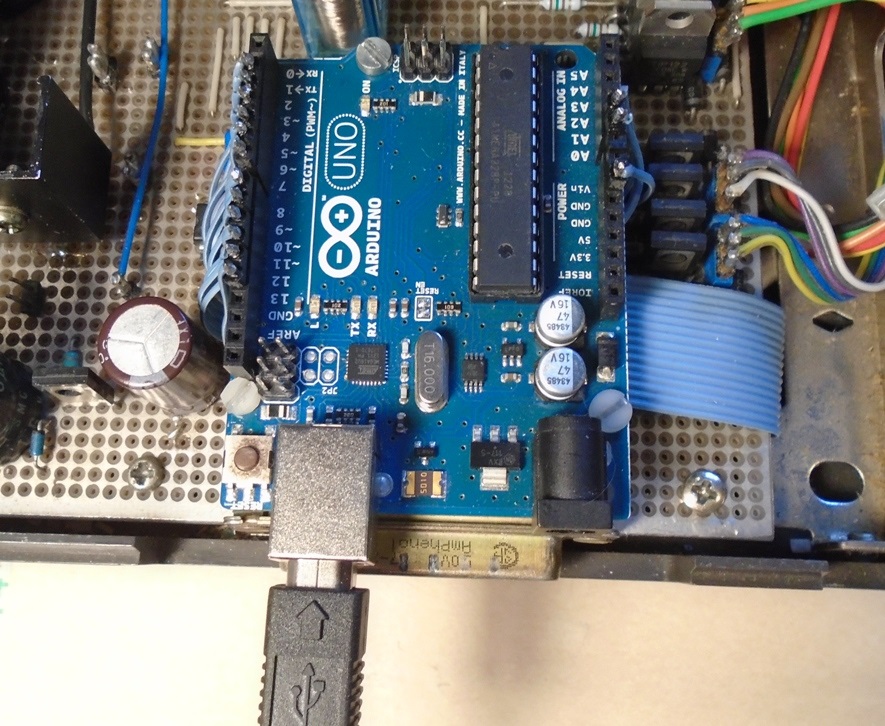

Et voilà ce que ça donne. Le câblage ainsi que la marche à suivre sont dans ce document : Passage_Perfo_U.pdf

Et enfin cette vidéo présente le résultat :

Le logiciel est à télécharger ici : Setup_Perfo_U

Voir également la documentation ici : Documentation_PerfoU

Bonne musique !

Vos réalisations

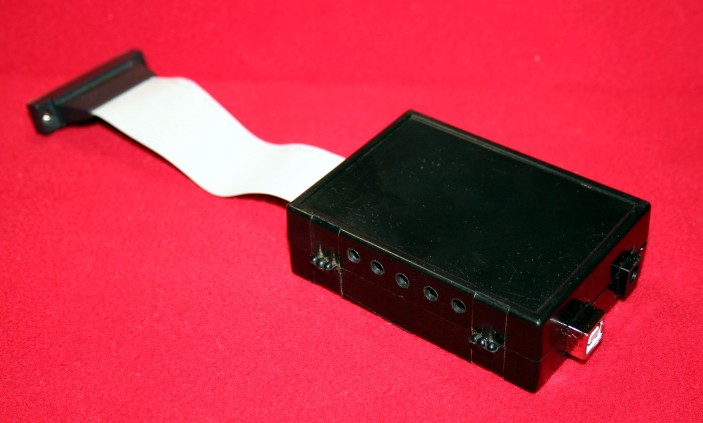

Un adaptateur externe très "pro" par Didier :

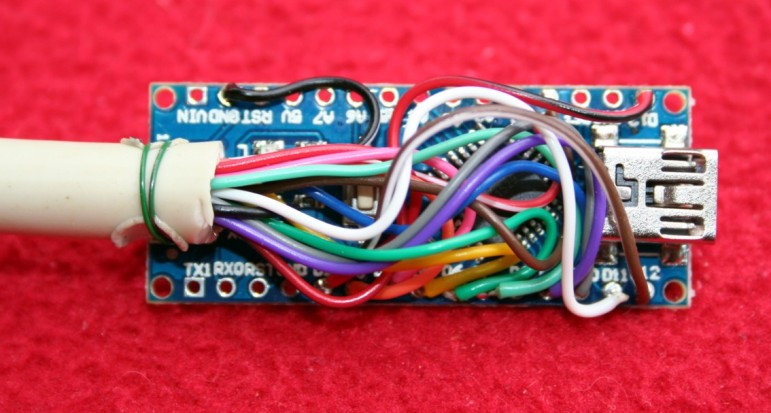

Encore plus petit et toujours par Didier. Un vieux câble d'imprimante, une Nano, un bout de gaine thermo par-dessus et hop, ça le fait bien.

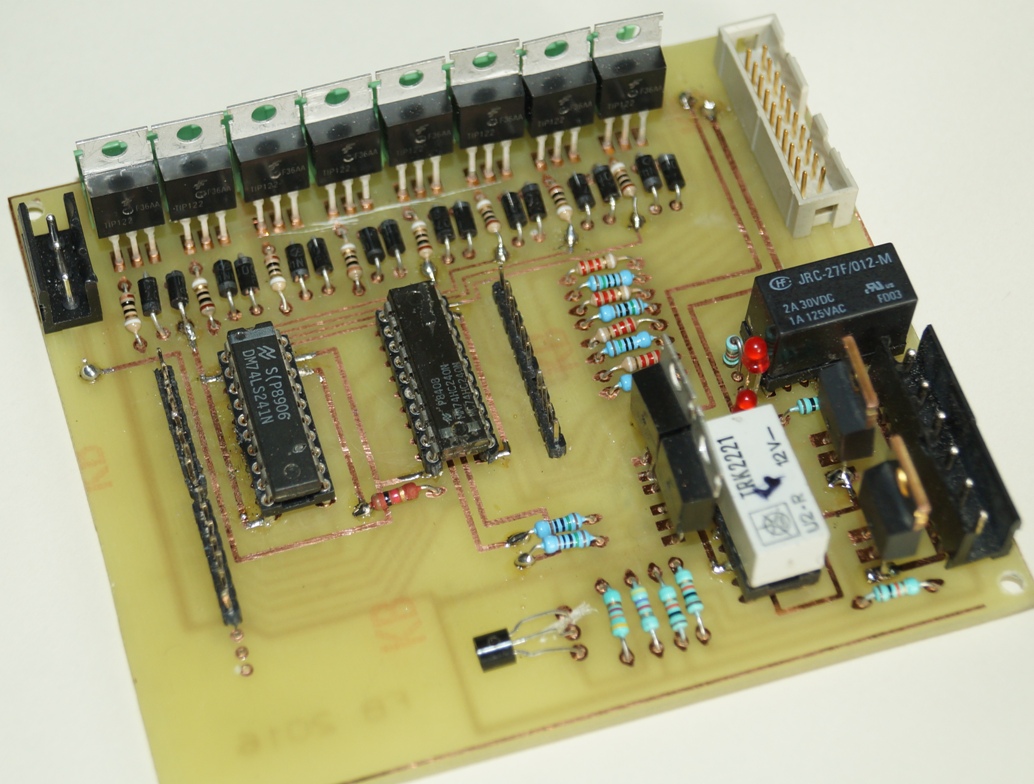

Une carte "tout en un" développée par François Boucher. Je le cite :
"Je suis entrain de perforer un carton pas de pertes de pas la machine fonctionne mieux que lorsqu'elle était en port parallèle.... Etant donnée ma cinématique il m'a simplement été utile de régler la position de la came qui obstrue les opto coupleurs position haut et bas, un simple réglage de sa position angulaire a suffit."
C'est-y pas beau !
François m'a confié les typons et schémas d'implantation de la carte. Me contacter si vous êtes intéressés.

Un adaptateur version PP

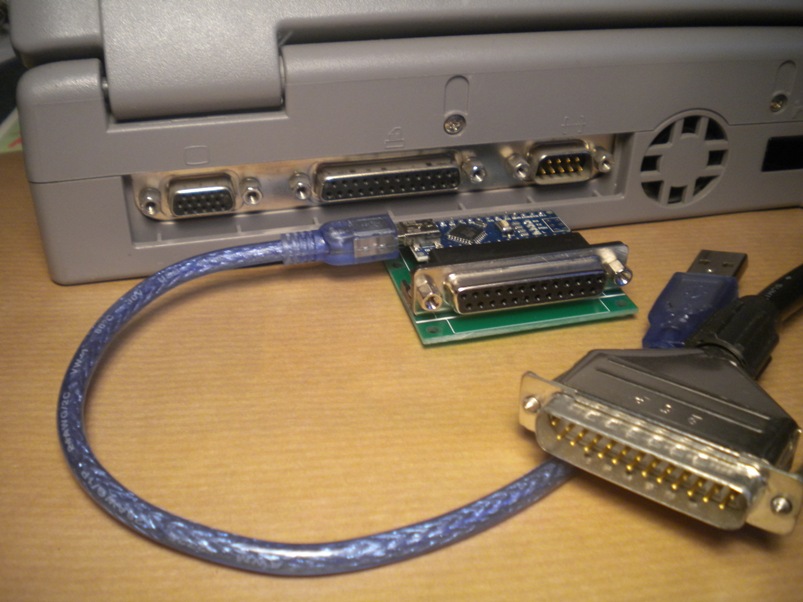

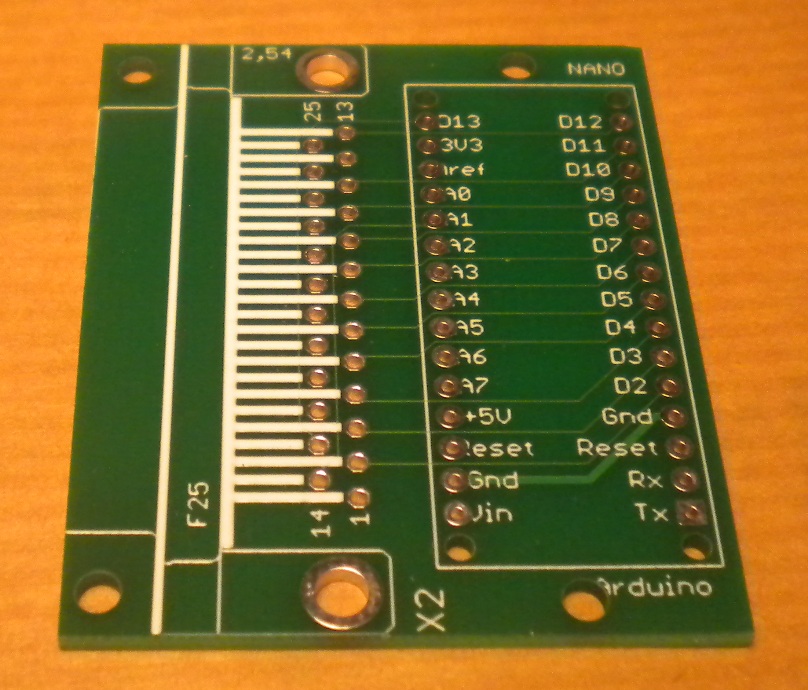

Si vous ne désirez pas refaire complètement votre carte d'interface, ce petit adaptateur procurera exactement les mêmes performances. D'un côté la câble parallèle qui va sur la machine et de l'autre une connexion USB vers le PC.

Ca se passe de tout commentaire. Difficile de faire plus simple !
C'est toujours le même soft (Perfo_U) et il contient lui-même l'utilitaire de programmation de la carte arduino.

J'ai quelques CI en rab. Contactez-moi.
