Le carton électronique est une valeurs sûre pour moderniser un orgue sans le dénaturer. Il suffit de poser ce module sur le chemin de cartons en l'alignant sur la flûte de pan afin de bénéficier immédiatement d'un contrôle électronique de l'instrument et ensuite simplement le déposer pour revenir à l'état initial. Voisi quelques photos commentées du travail effectué par Eric à qui j'adresse toutes mes félicitations pour la qualité de sa réalisation ! Fortement inspiré de l'original qui se trouve ici, mais ce n'est pas juste une copie. Eric a apporté quelques touches personnelles qui méritent d'être découvertes.
Le coffret est en contreplaqué de 1 mm assemblé par collage à la résine. Excellente idée, pour un résultat superbe et très robuste.

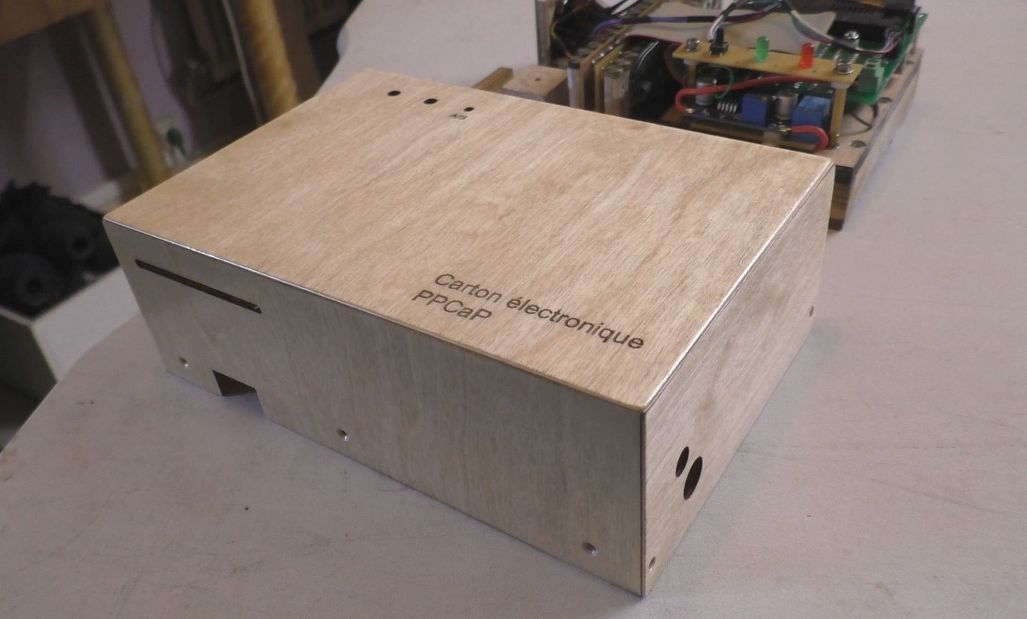

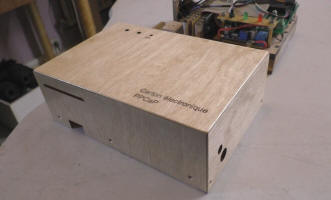

Marquage au laser du plus bel effet sur le boitier

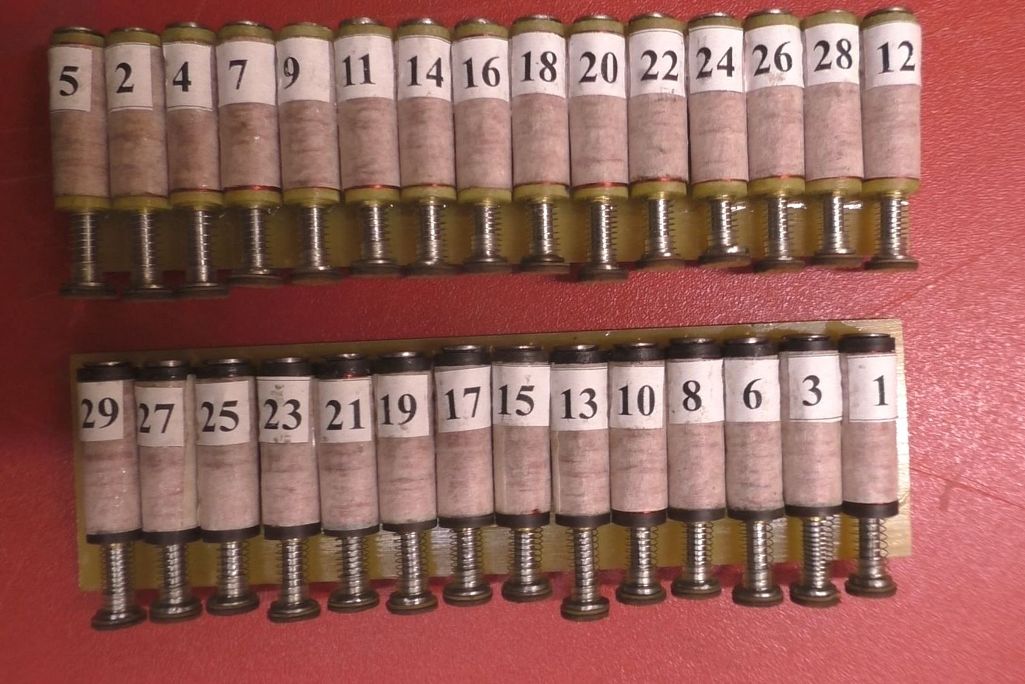

Sacré travail ! Ceux qui s'y sont déjà mesurés comprendront.

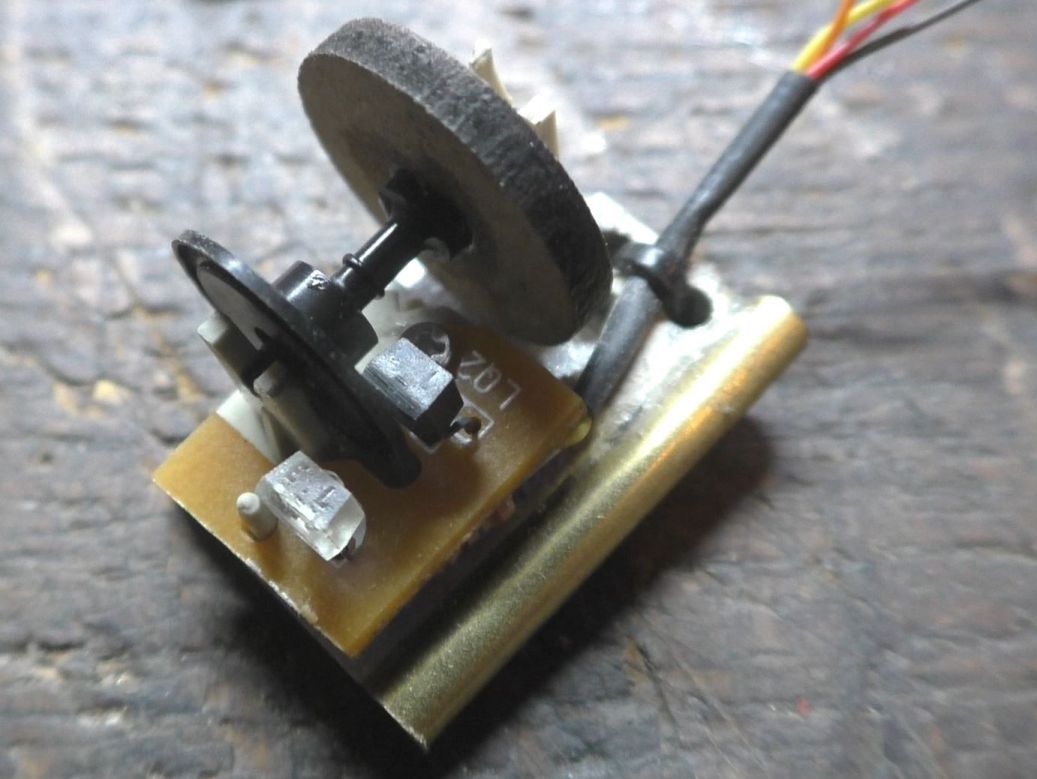

Et le presque inévitable odomètre-capteur de souris à boule
Elle est en hêtre massif et Eric a utilisé astucieusement des gabarits découpés au laser afin de positionner les différents perçages.

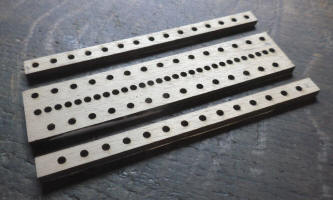

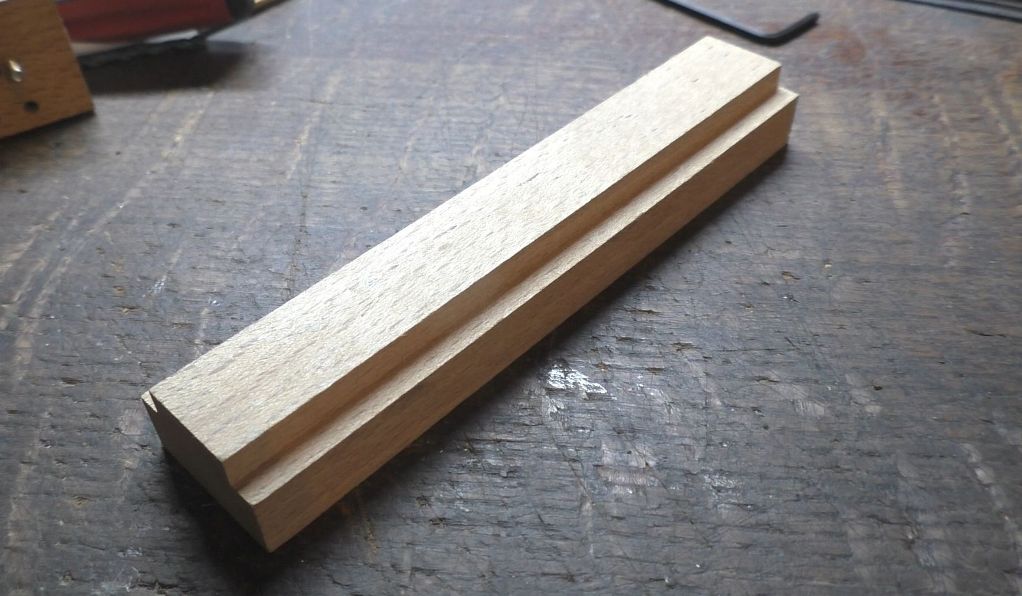

Le bloc de brut et les gabarits découpés au laser

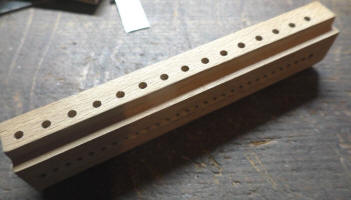

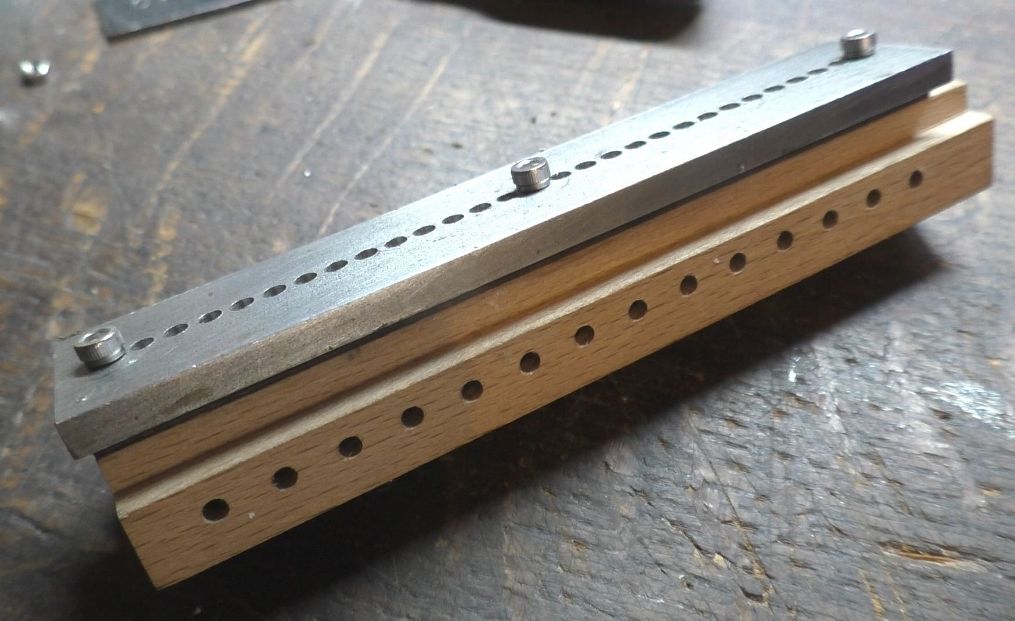

Un autre gabarit en alu et le résultat final

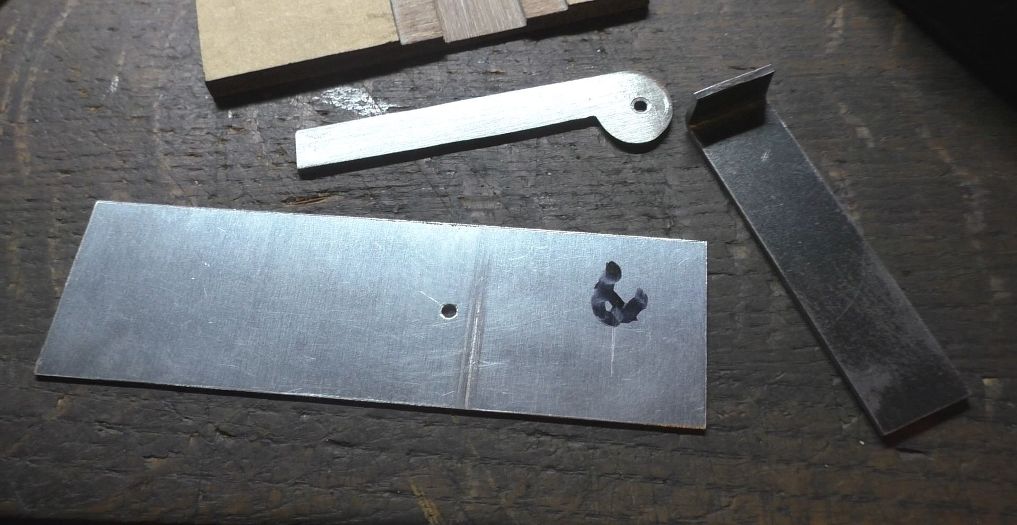

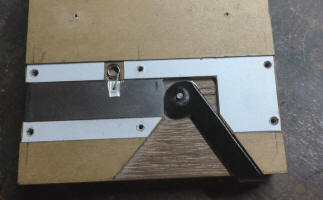

C'est du pur "façon PP" ;o)
Le challenge c'est de tout faire tenir dans 5 mm d'épaisseur
Super travail. L'équerre en haut à gauche recevra la prise de charge de la batterie et le connecteur vers le module radio.

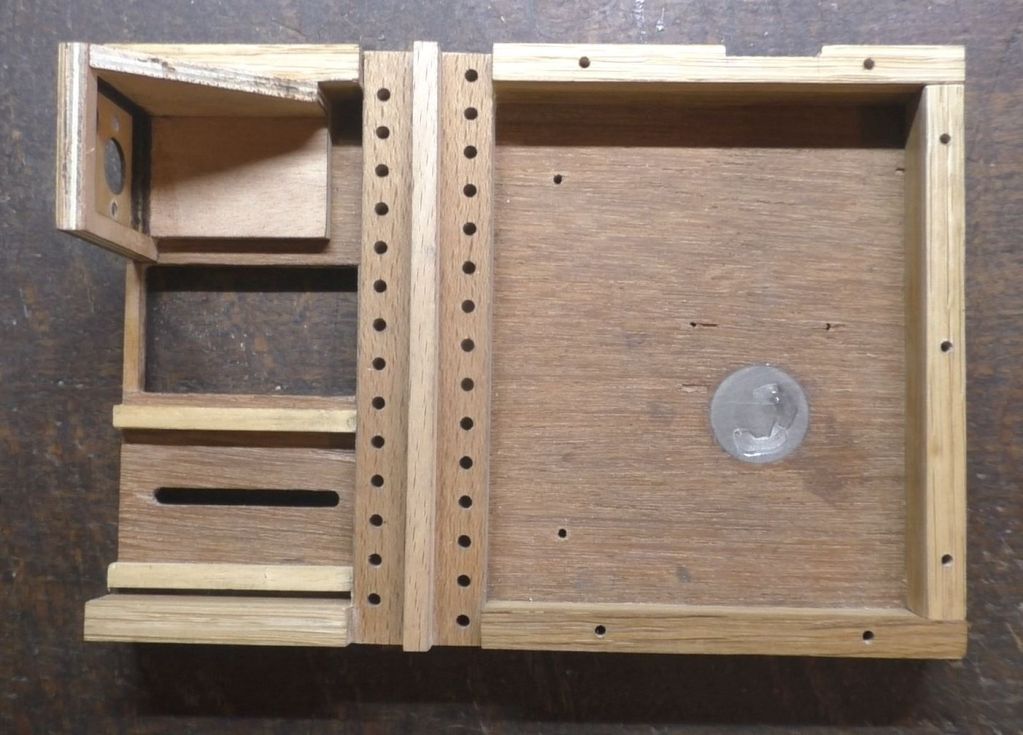

Y'a plu qu'à l'équiper !

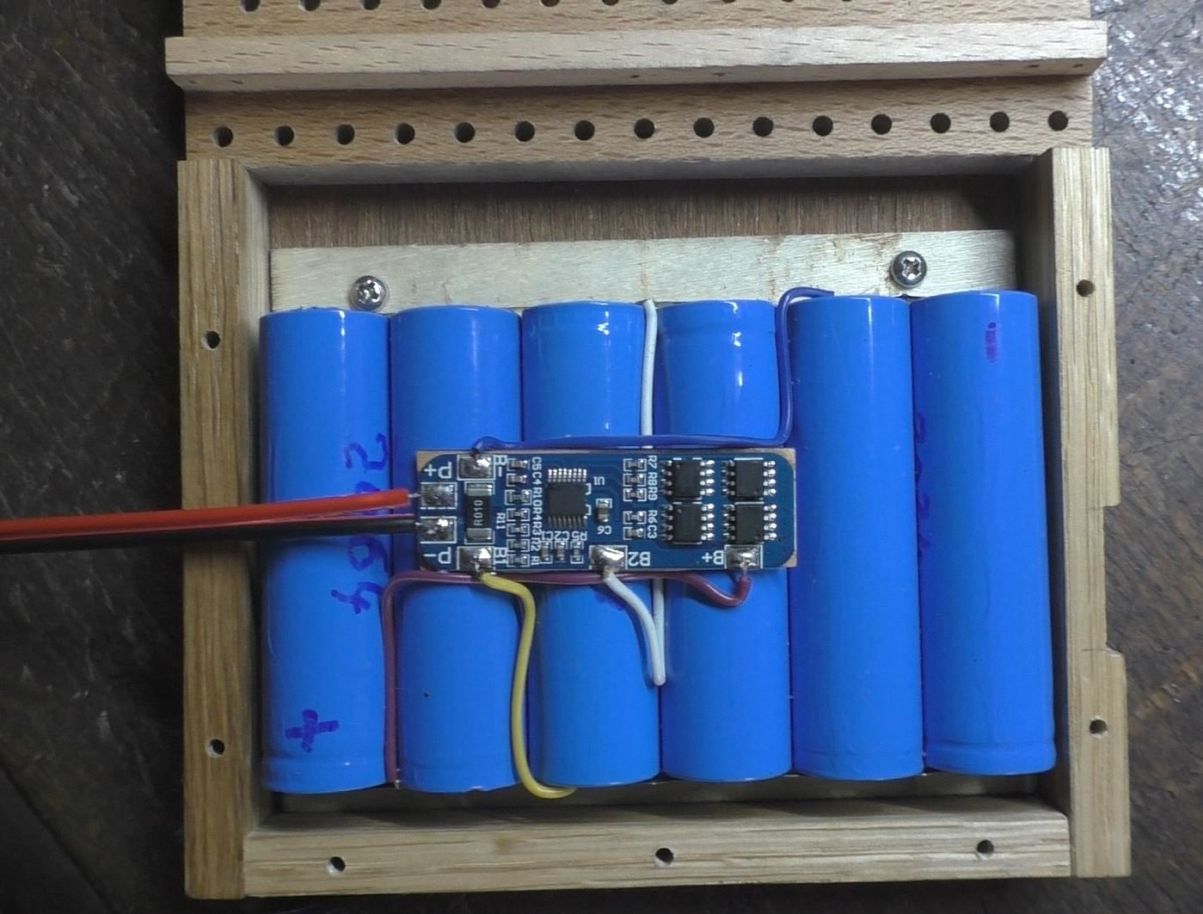

Eric a opté pour du Li-ion en configuration 3S/2P. L'autonomie sera grandement améliorée au regard de celle apportée par des accus Ni-Mh.

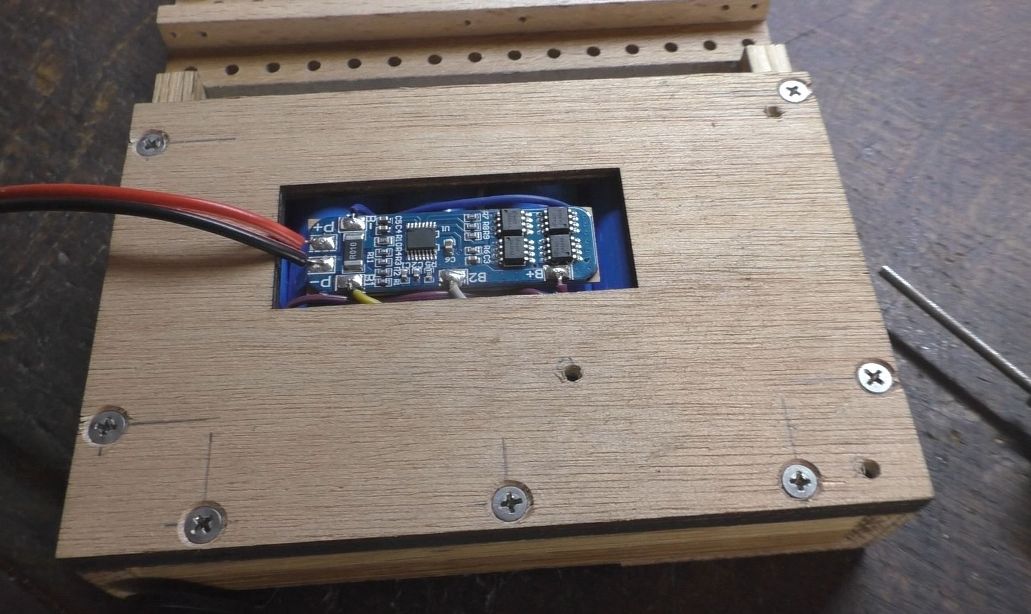

Le BMS trouve naturellement sa place dans un évidement du couvercle

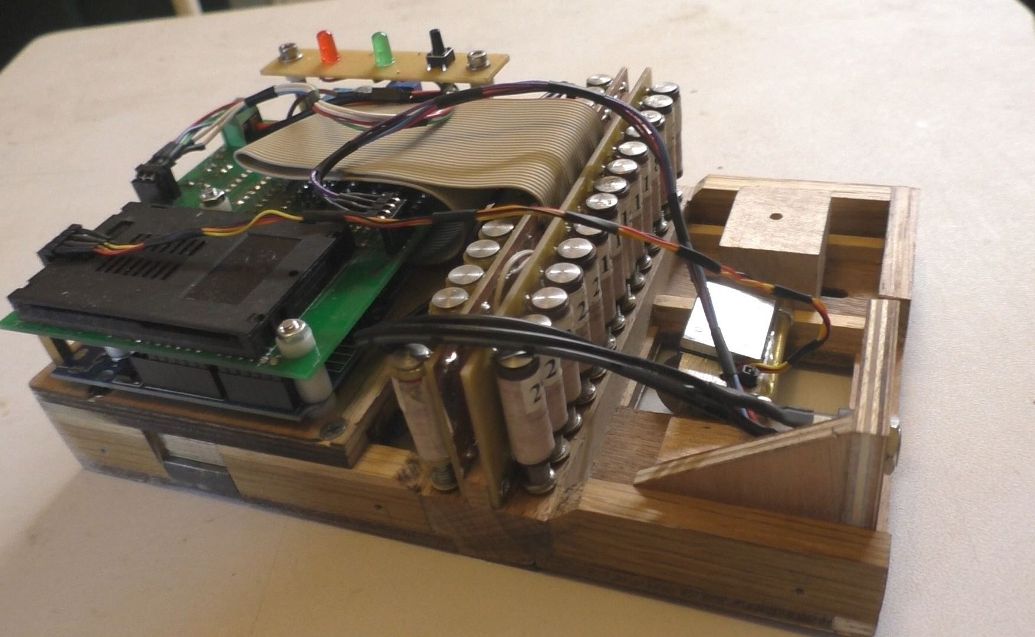

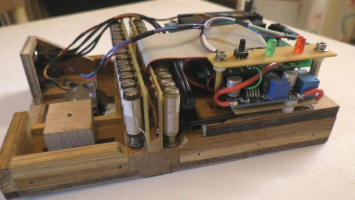

C'est serré... comme d'hab ! ;o) Sous la plaquette portant les leds et le bouton, on remarquera un élément inhabituel. Il s'agit d'un convertisseur DC/DC. Lors des premiers tests, certains relais se sont avérés un peu paresseux, en particulier quand on atteint la tension de croisière de 3.6 V des éléments Li-ion. Dans ce cas on est à 10.8 V de tension totale de l'accu et en tenant compte de la chute dans les Darlingtons de commande il en reste peu pour des relais qui ont été conçus pour 12 V. Le convertisseur est réglé à 14 V et permet de disposer d'une tension constante pendant toute la décharge de l'accu. Sa sortie est envoyée uniquement vers les relais selon le schéma ci-dessous. Ce sera autant de gagné sur la dissipation du régulateur de l'arduino qui ne reçoit que la tension propre de la batterie.

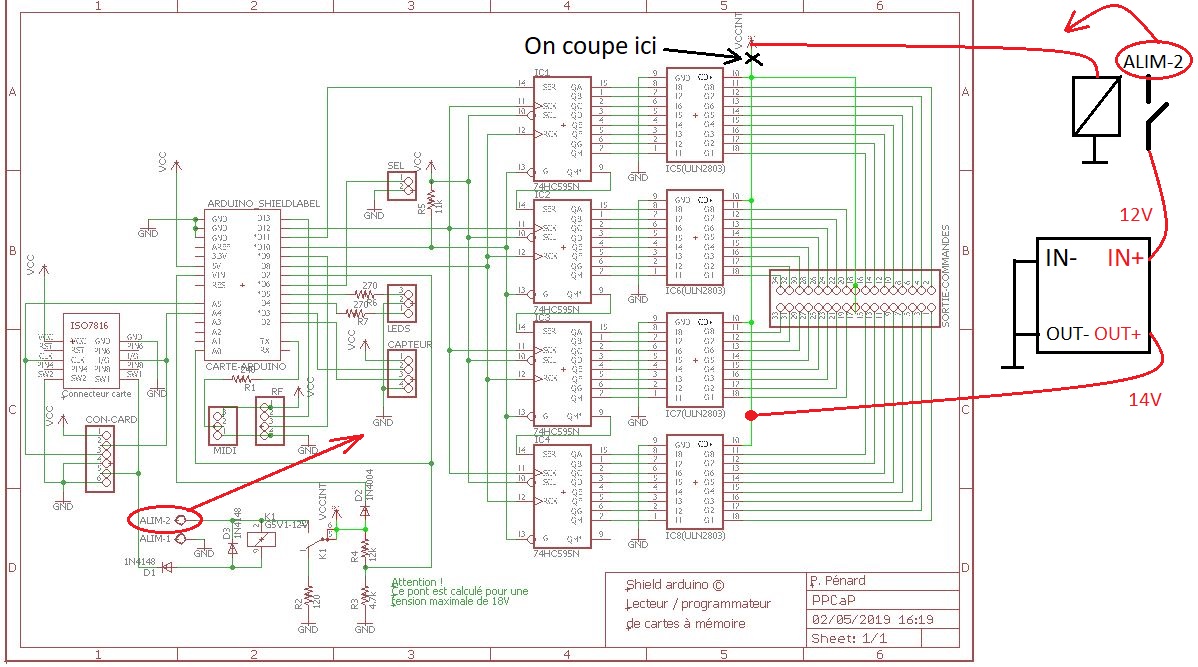

Le schéma modifié et l'implantation avec le petit relais supplémentaire

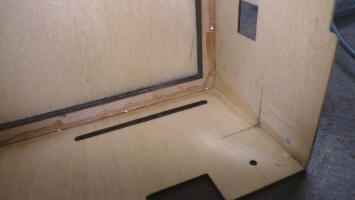

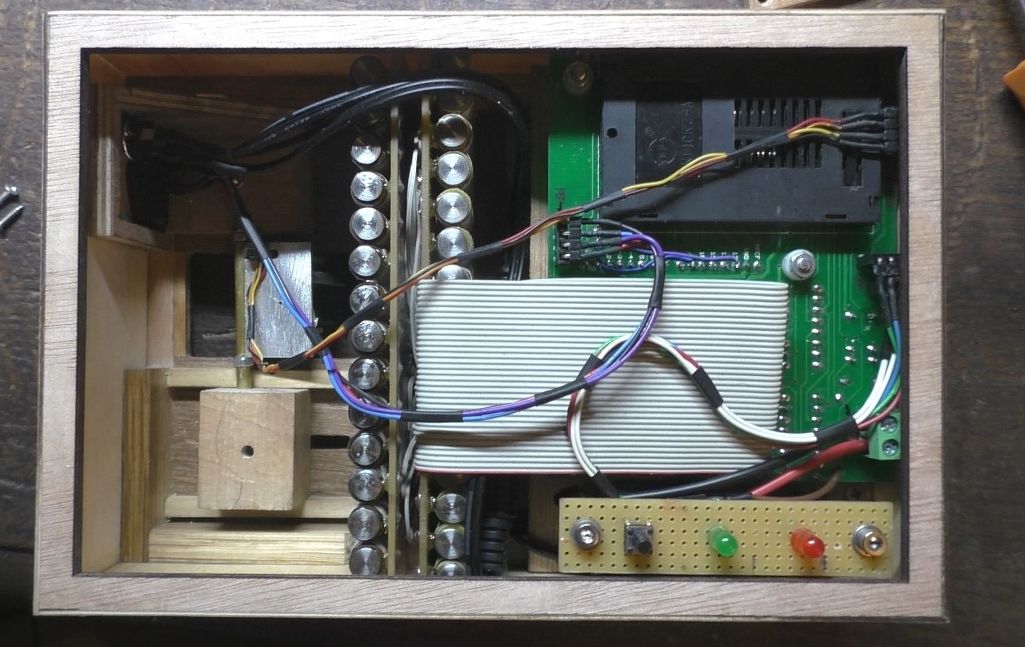

Tout est dans la boite. Il reste à positionner et coller le dessus du boitier.
C'est propre et solide

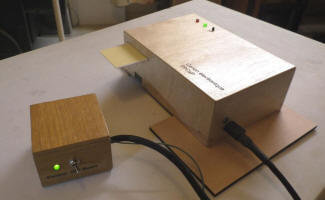

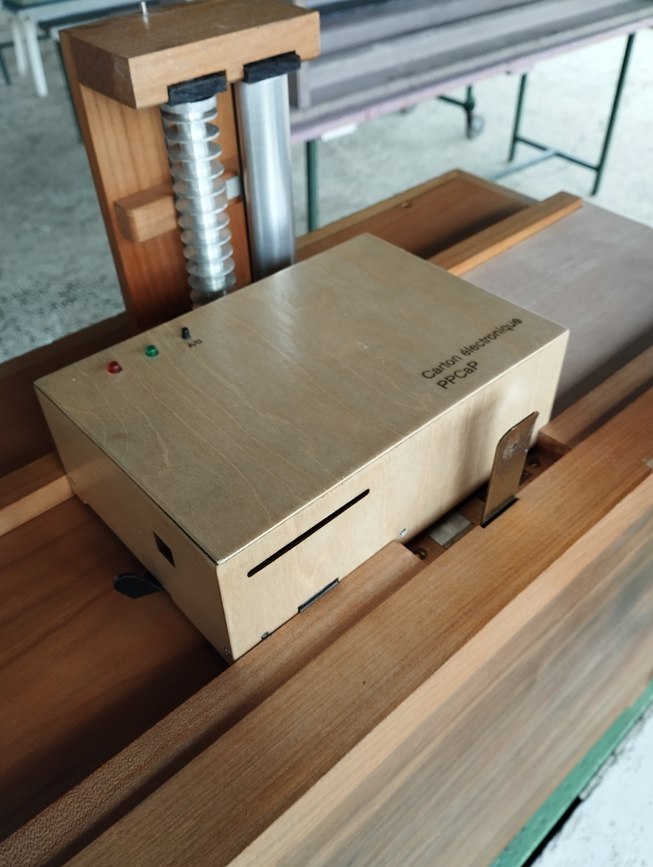

Accompagné de son module de synchronisation radio ce nouveau carton électronique est fin prêt pour de nouvelles aventures musicales en compagnie bien sûr de tous les instruments de la famille PPCaP.

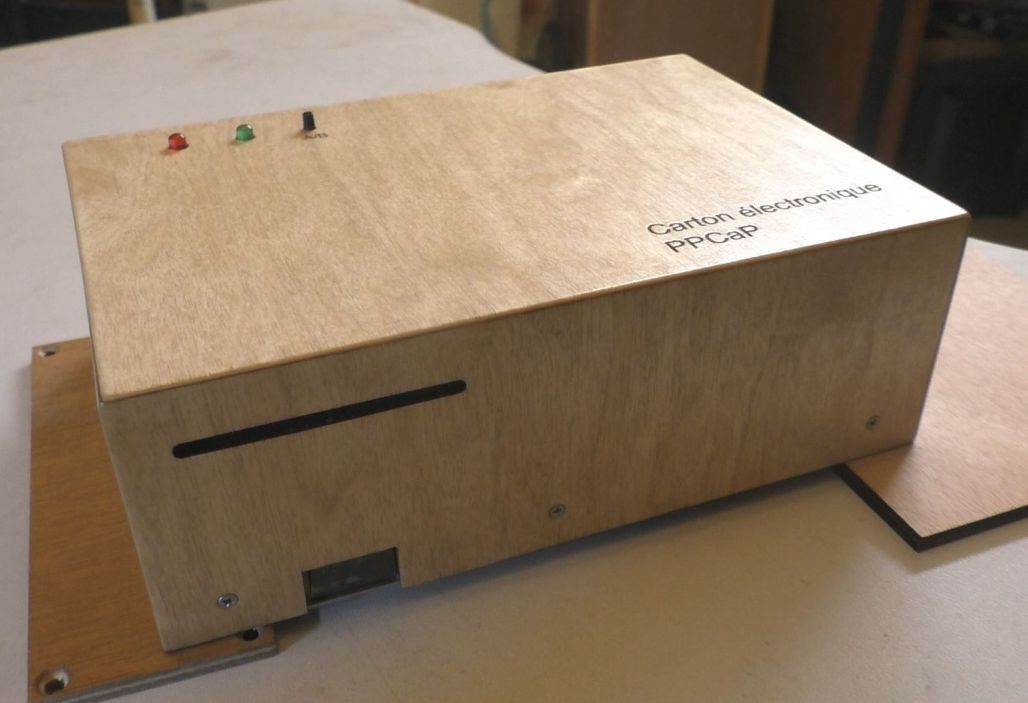

Et voilà ! Il est vraiment joli ce boitier en contreplaqué de 1mm Bravo Eric ! |
