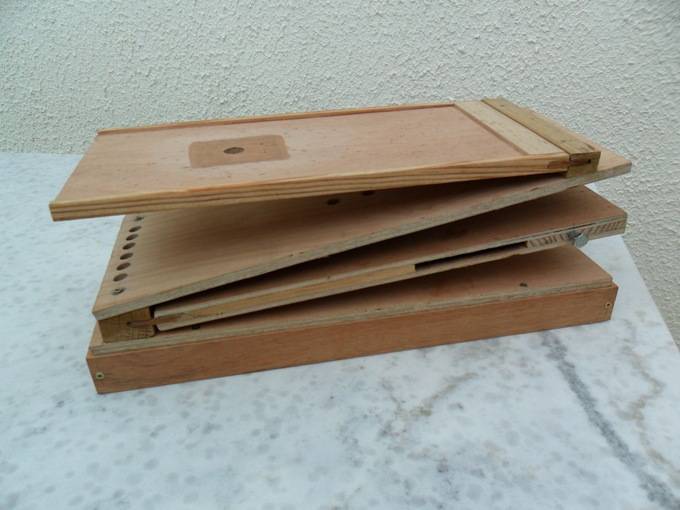

Fortement inspiré de mon 29 à anches, Claude a réalisé ce 27 notes. En dépression donc. Les modifications qu'il a apportées sont très intéressantes, et permettent d'aboutir à un instrument des plus simples, à construire comme à régler. Mes pages sur le 29 à anches : ici Le soufflet Un seul soufflet double, et une réserve. Et ça suffit. En dépression, et surtout avec des anches, les petites variations de pressions sont quasiment imperceptibles.

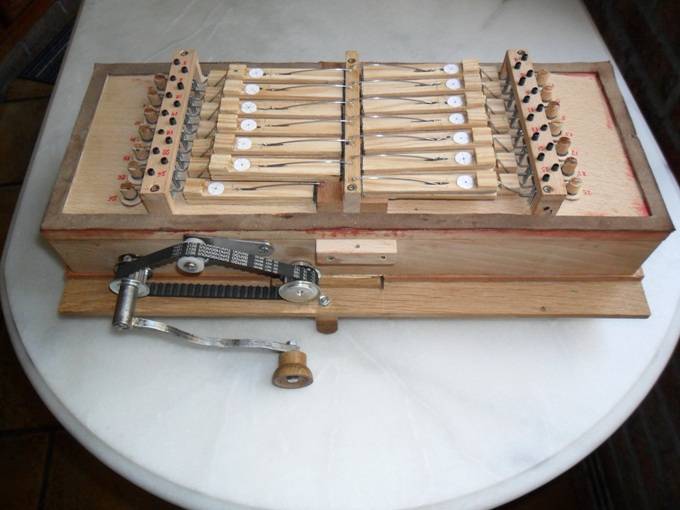

Réalisation toute simple Le sommier Dessous : Les petits soufflets, les vis de réglages de course, et les petits clapets ronds. C'est là qu'il y a le plus de travail, mais ce n'est pas si compliqué que ça en a l'air, car beaucoup de pièces sont identiques.

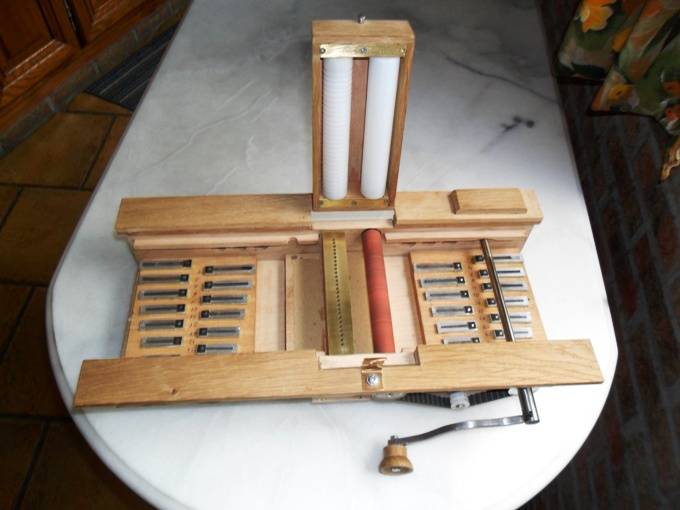

Tout est là Dessus : Les anches, le presseur, la flûte de
pan et l'entraînement par courroie crantée.

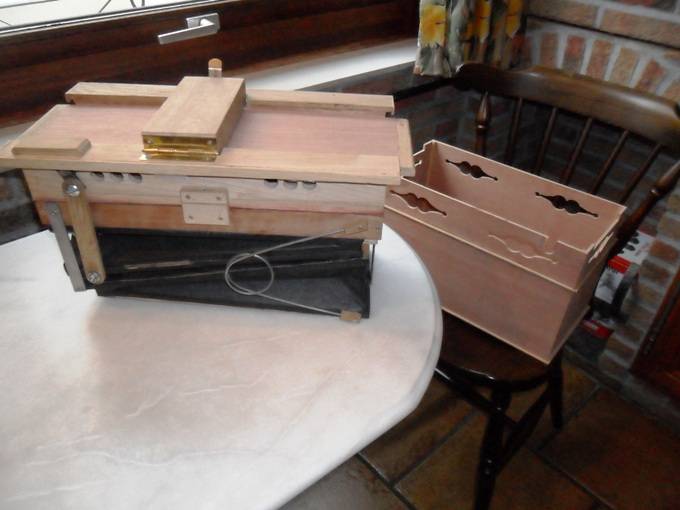

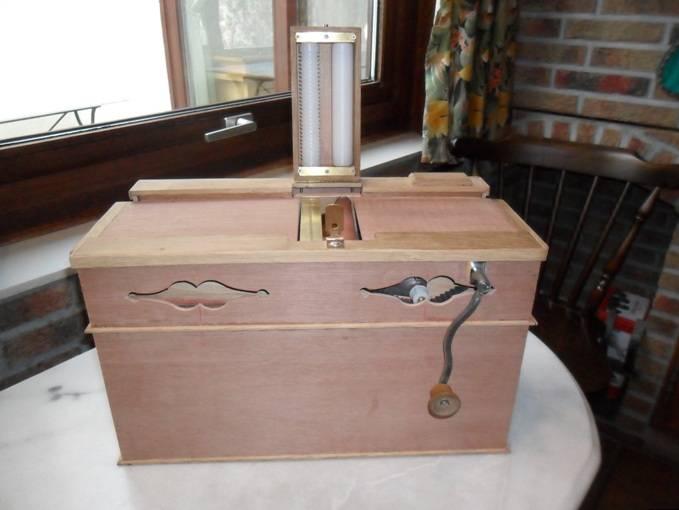

Facile de régler les anches L'orgue tout entier Le sommier porte également le mécanisme. Il vient se fixer sur la soufflerie, et l'ensemble forme un module autonome qui vient simplement se poser sur un coffret. Quoi de plus simple ?

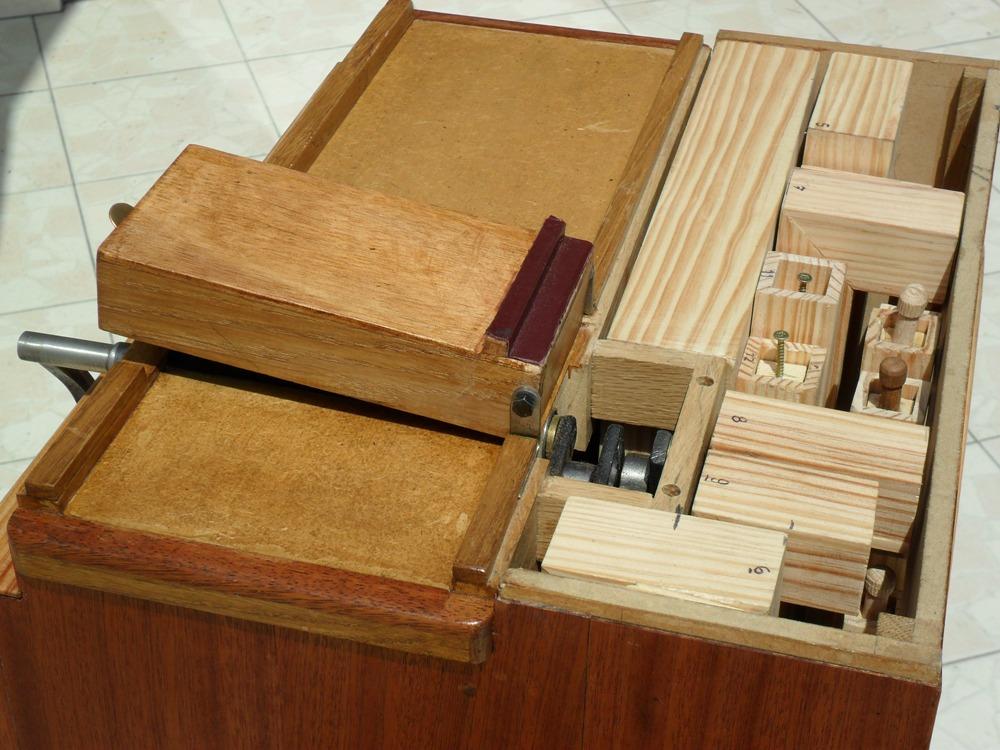

Bien compact Cette fois-ci, c'est mon Mini29 qui a servit de modèle à Claude, avec quelques modifications de son cru. Vue de dessus La partie tuyaux coudés à droite, les presseur juste ce qu'il faut, et particularité assez rare sur les orgues à flûtes : entrainement direct, comme sur un Organina quoi ;o)
L'arrière Boîte à soupapes en premier, avec réglages de débit directement accessibles.

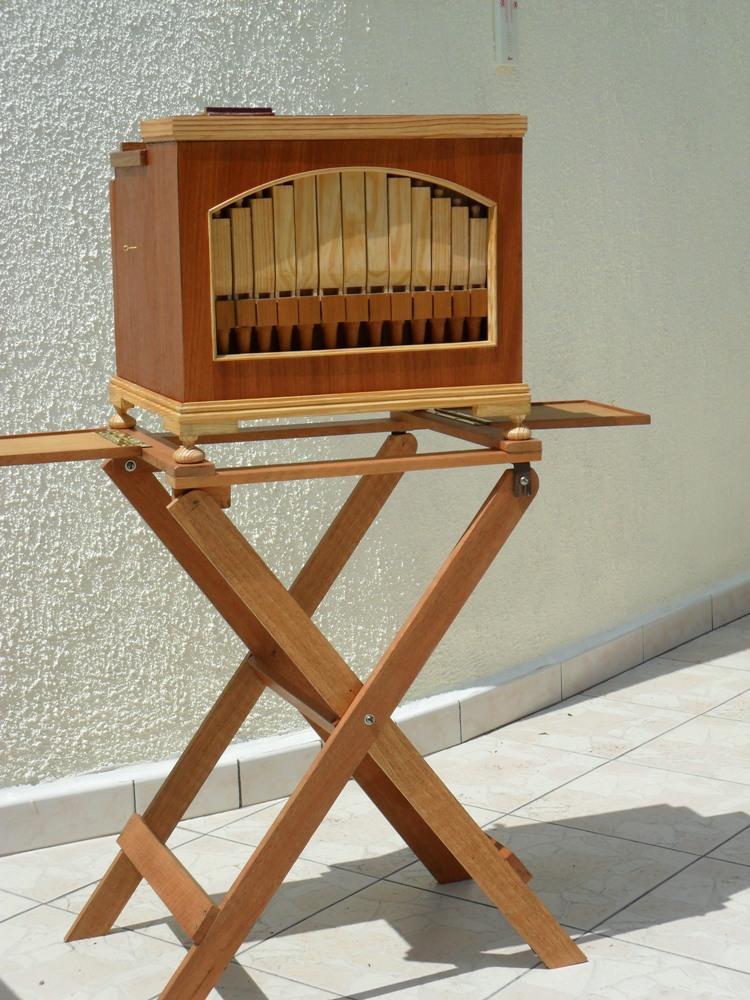

L'ensemble Avec le support en X. Plutôt réussit non ?
|
