Eric n'en est pas à son coup d'essai, mais une fois encore voilà du super boulot.

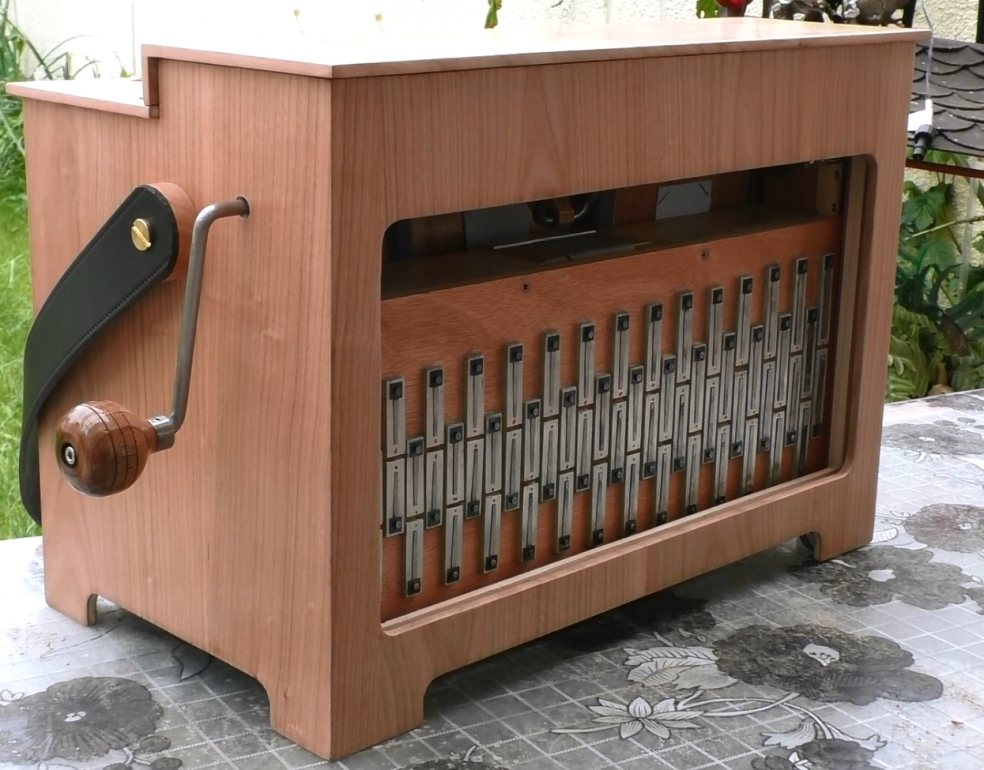

Là il a dit : "Je vais construire un jumeau". Et le moins que l'on puisse dire c'est que c'est plus que ressemblant !

Et puis comme il a pris le temps de faire pas mal de photos, ça permet de montrer des choses qui sont désormais cachées sur le mien ou que l'on voit moins bien.

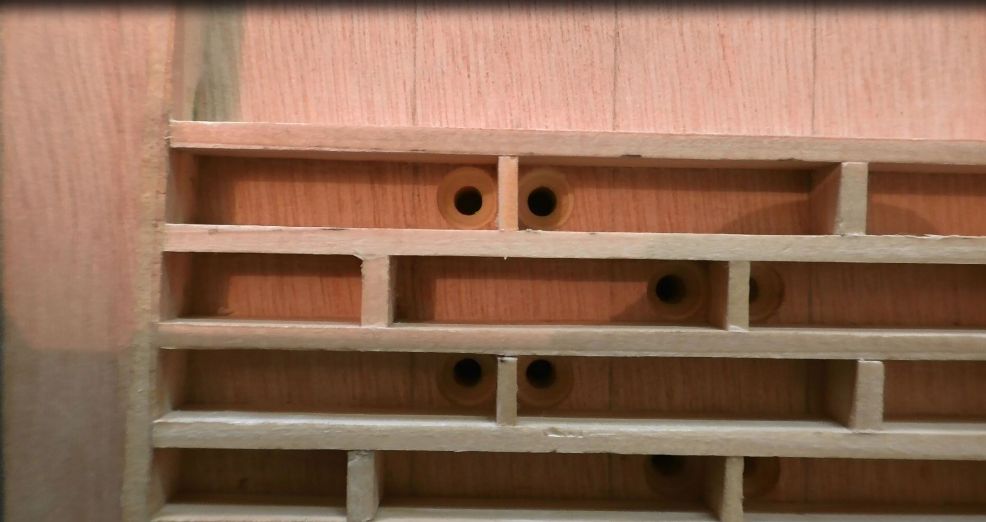

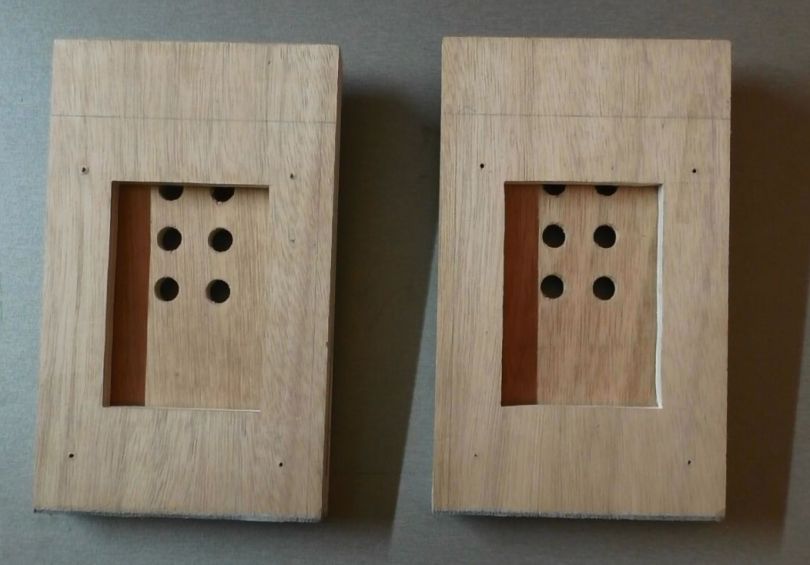

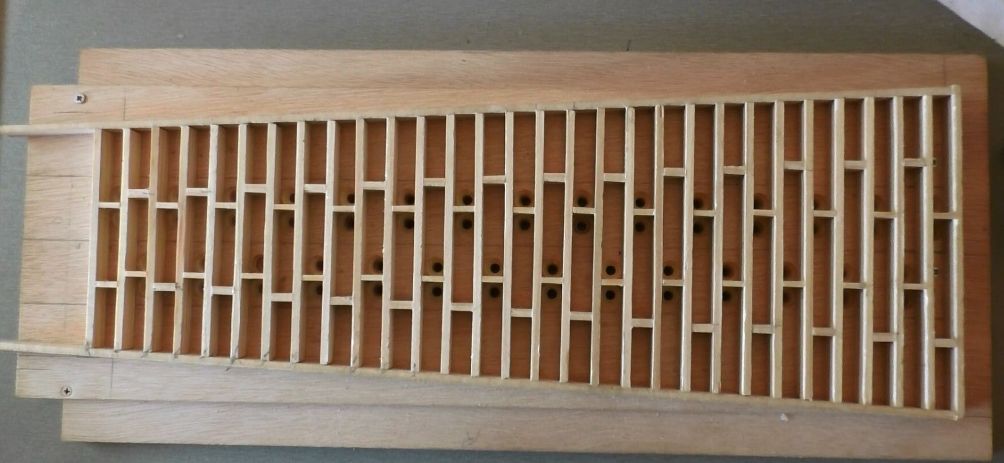

Sommier : Détail des cavités avant fermeture.

Astuce : Pour la construction des cloisons, les trous de 8 mm vers les clapets sont marqués par un lamage. Ils seront ensuite débouchés en les contre-perçant par l'autre côté, avant la fermeture du sommier afin d'évacuer les copeaux.

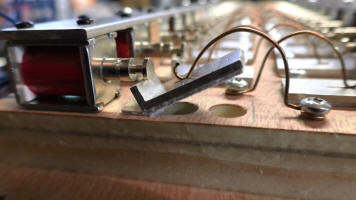

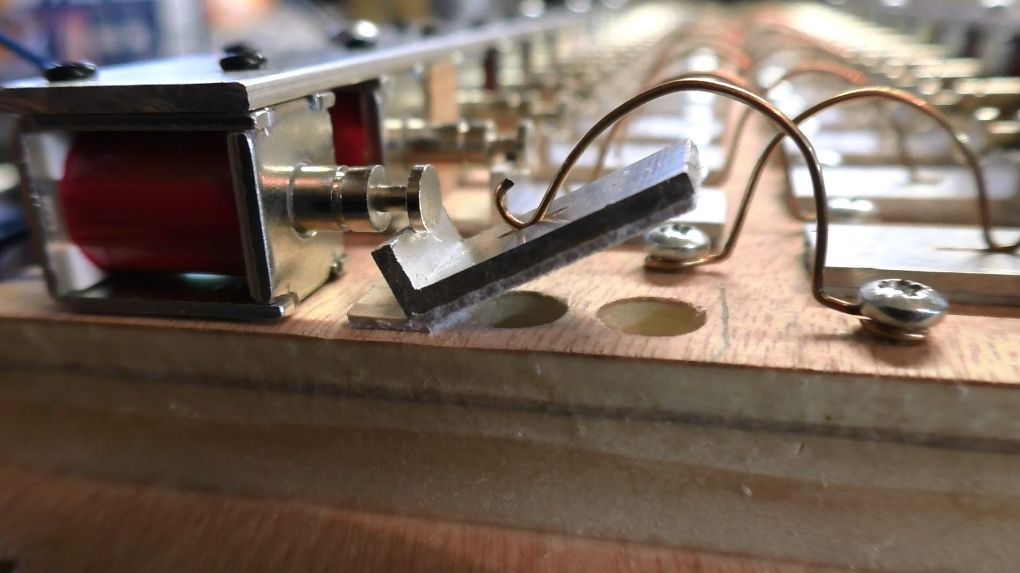

Clapet : Ce que ça donne en position ouverte.
L'un des trous ouvre moins que l'autre, mais son ouverture est tout de même totale (si si).
L'anche qui est accordée juste est en face du trou le plus ouvert, alors que l'anche accordée 5Hz au-dessus est sur le trou qui est le plus proche de la charnière.

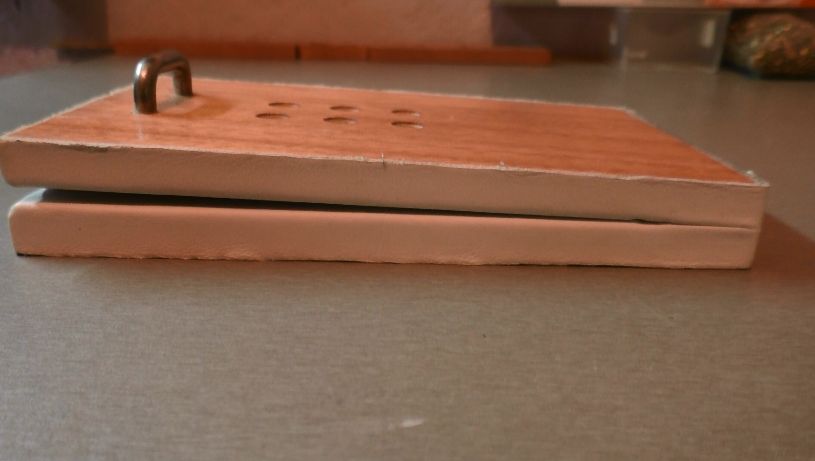

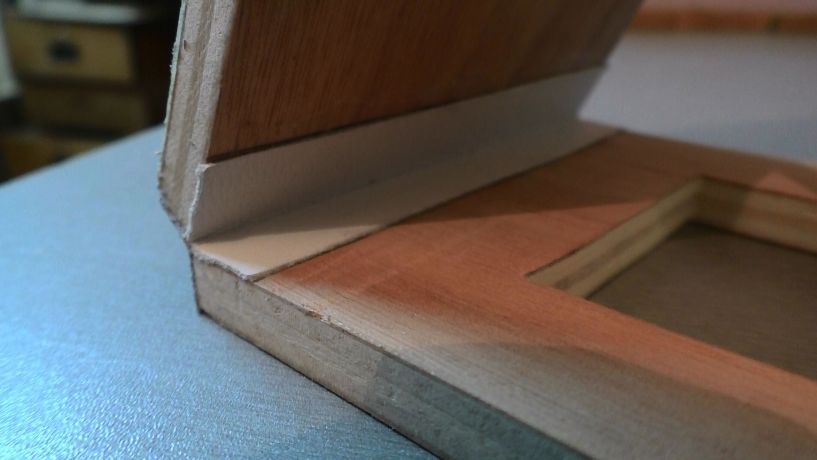

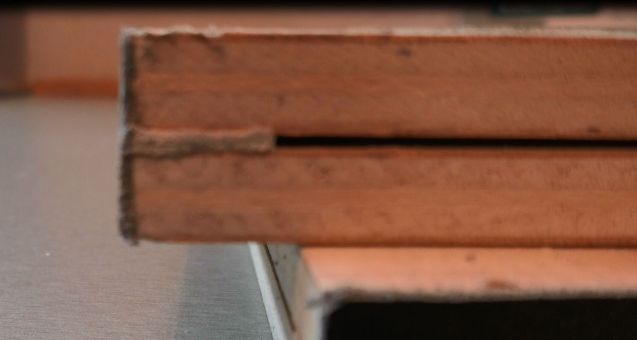

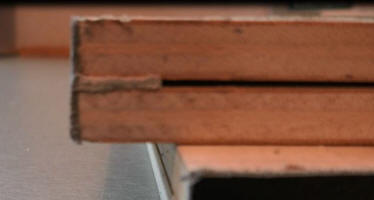

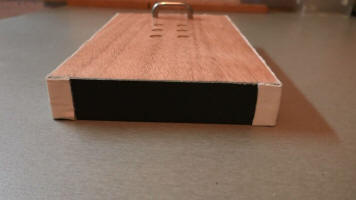

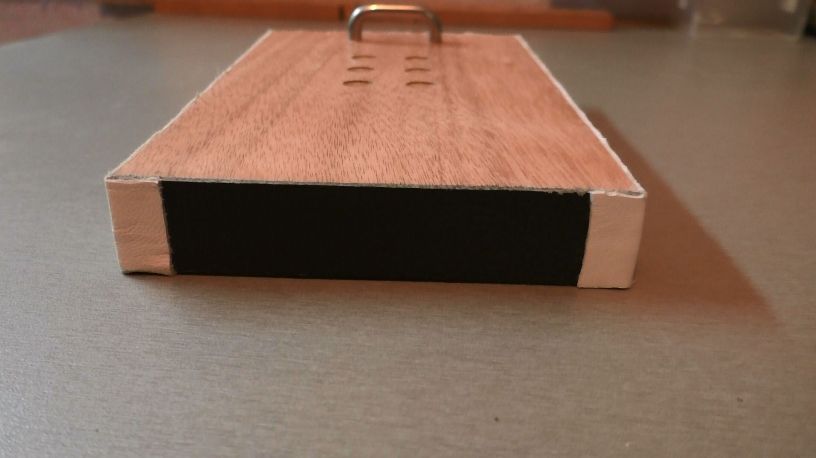

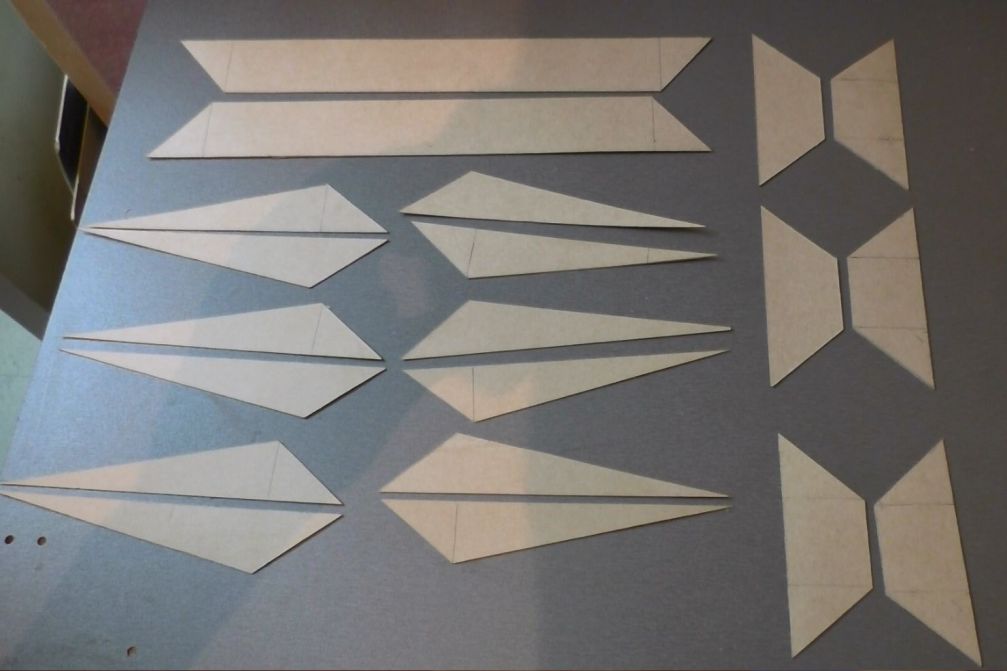

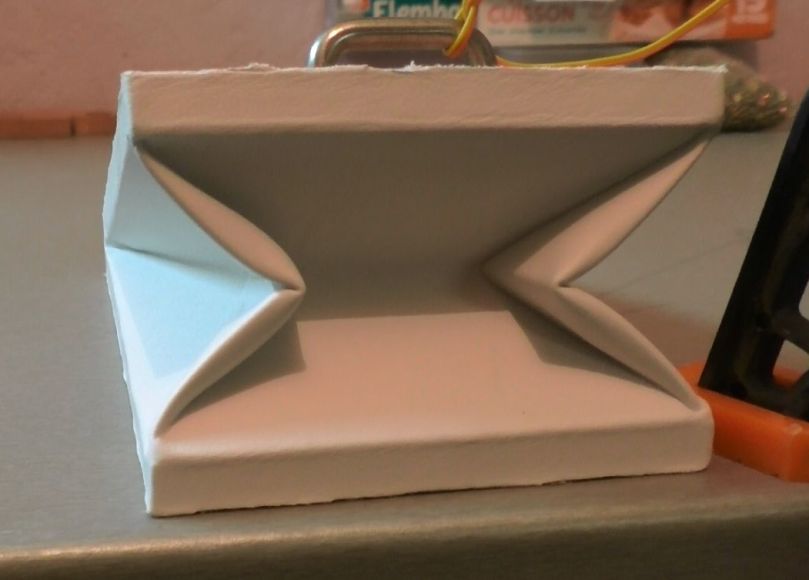

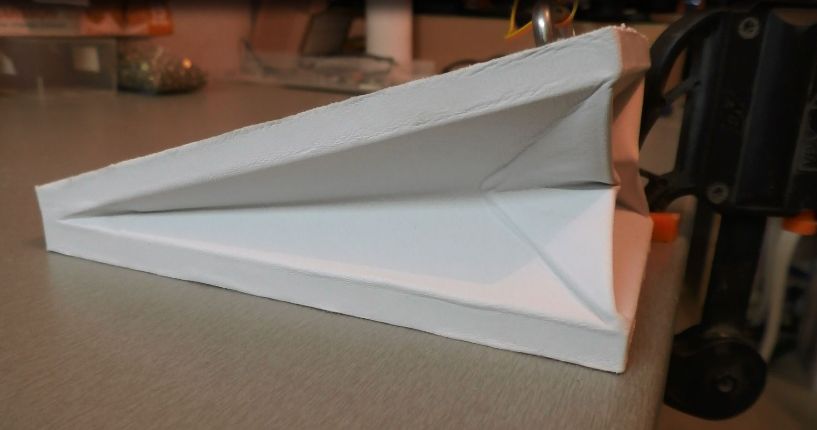

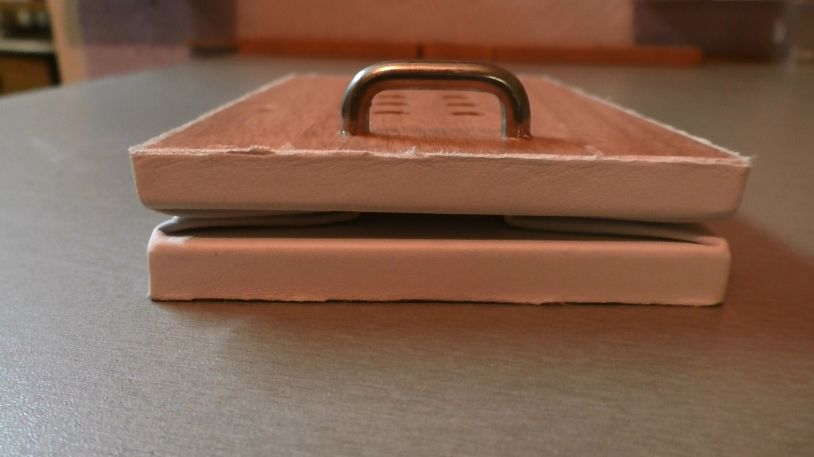

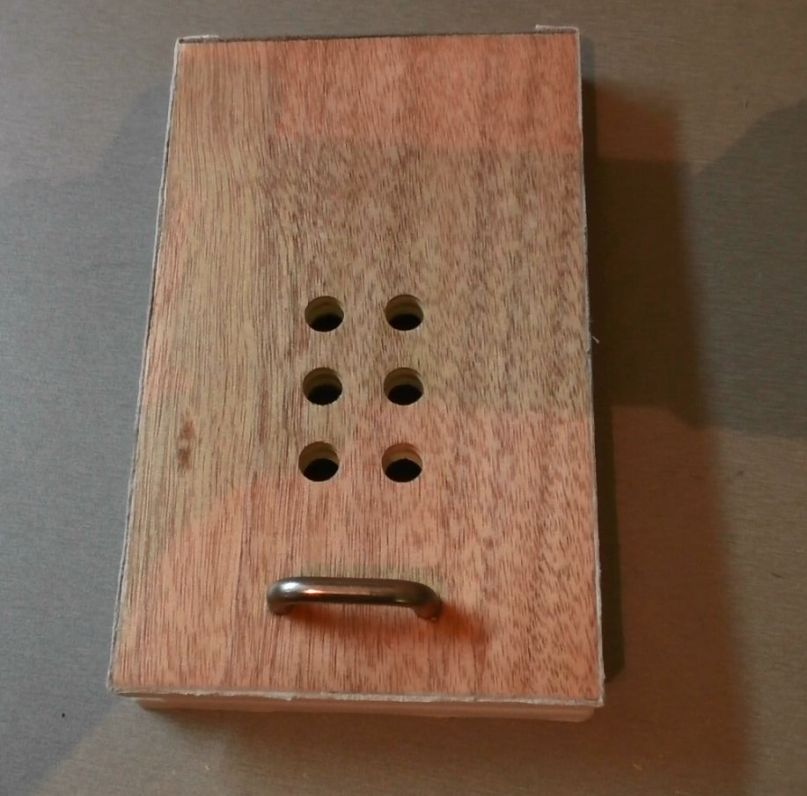

Les pompes : Anatomie et détails de construction. Voir également les cotes.

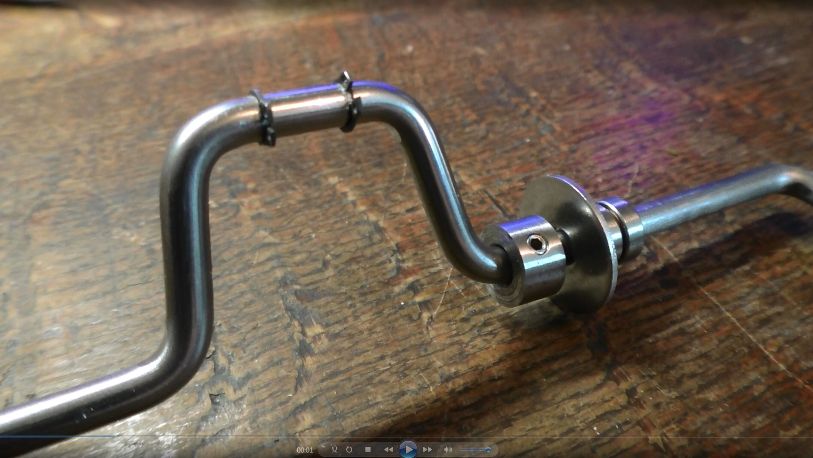

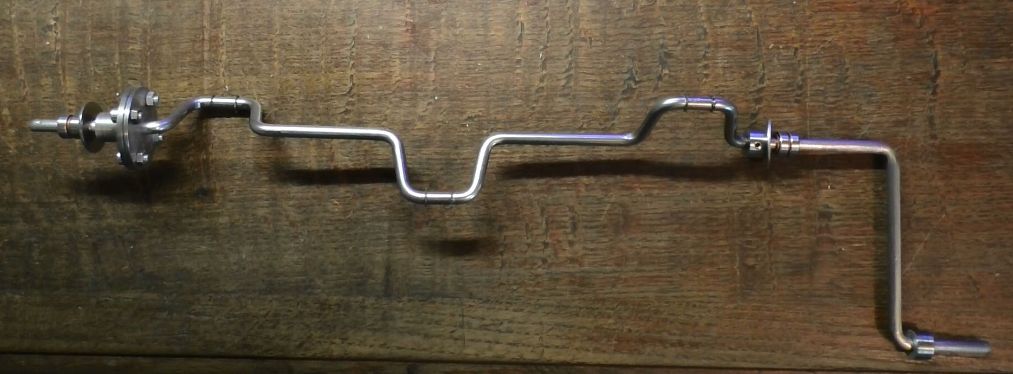

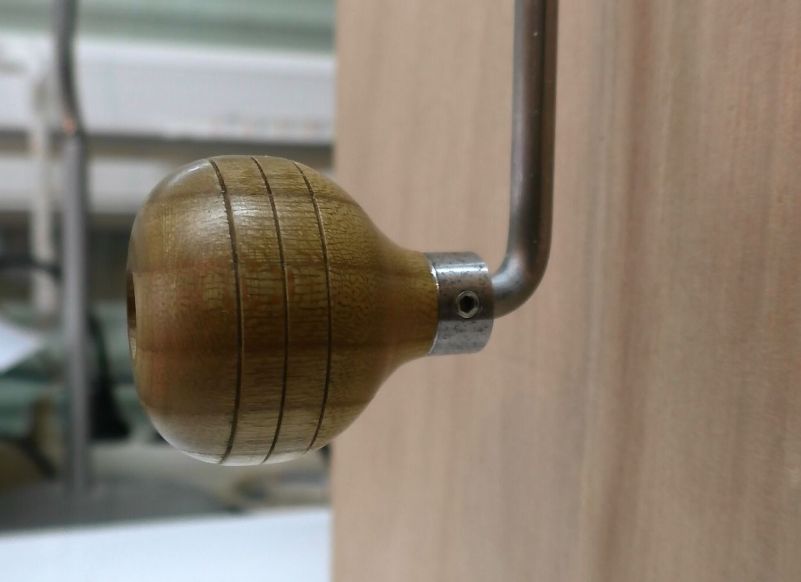

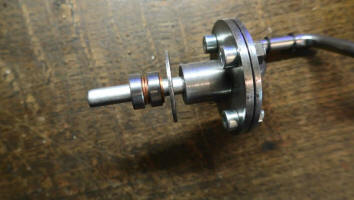

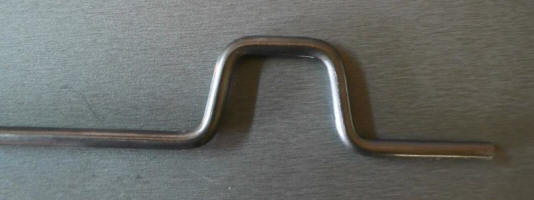

Vilebrequin : Et sur roulements à billes s'il vous plait !

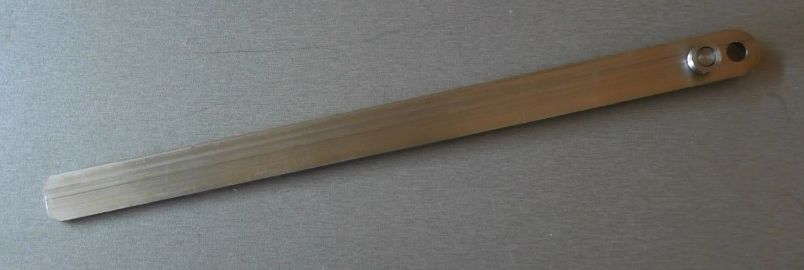

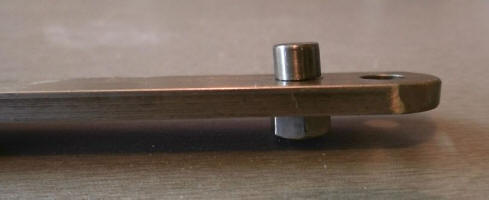

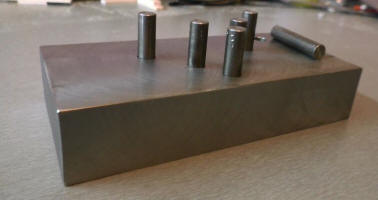

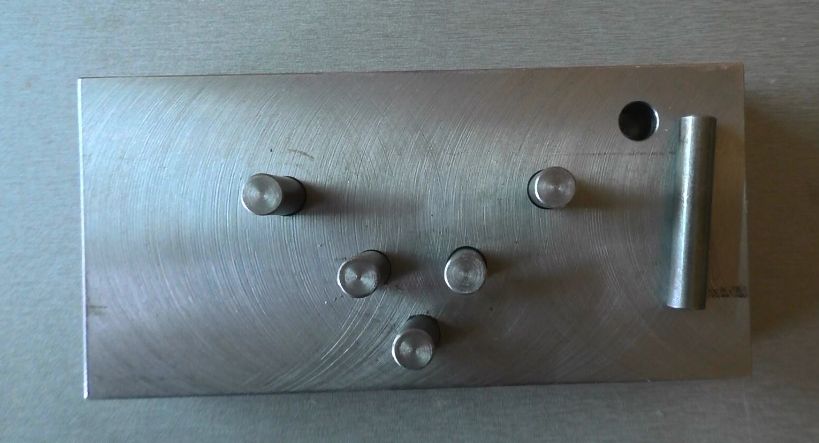

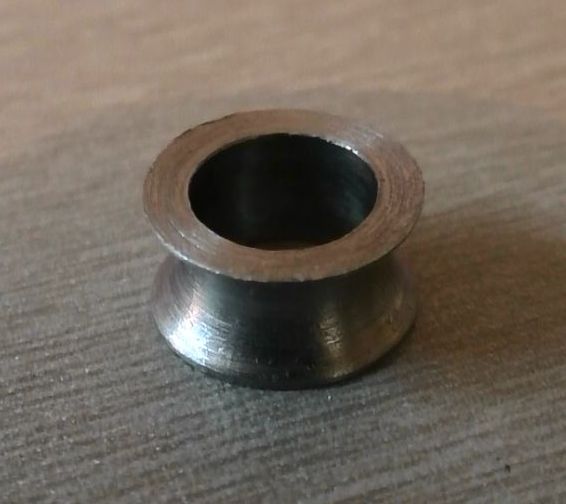

Et la fameuse cintreuse pour réaliser la chose. La mienne était plus sommaire, mais ici on est dans le costaud !

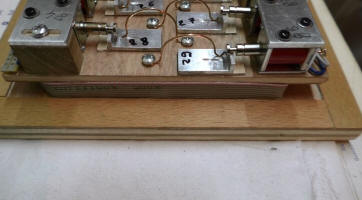

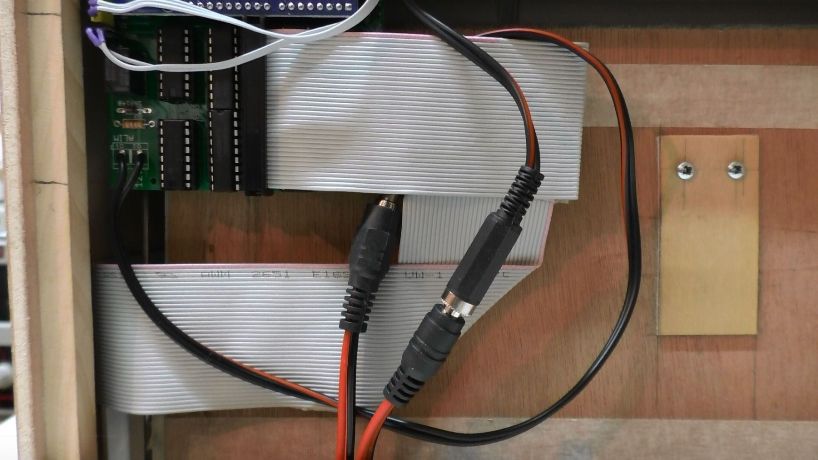

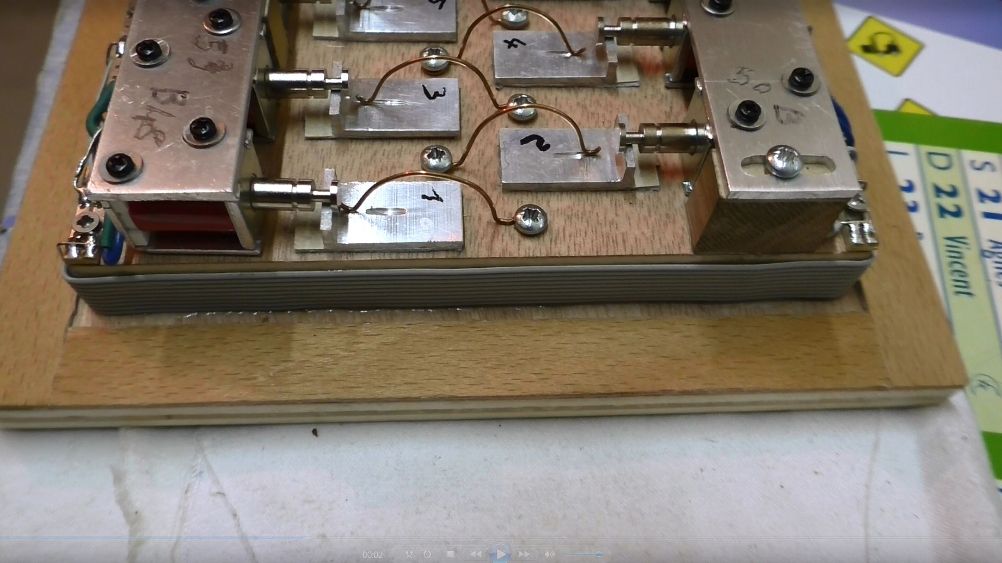

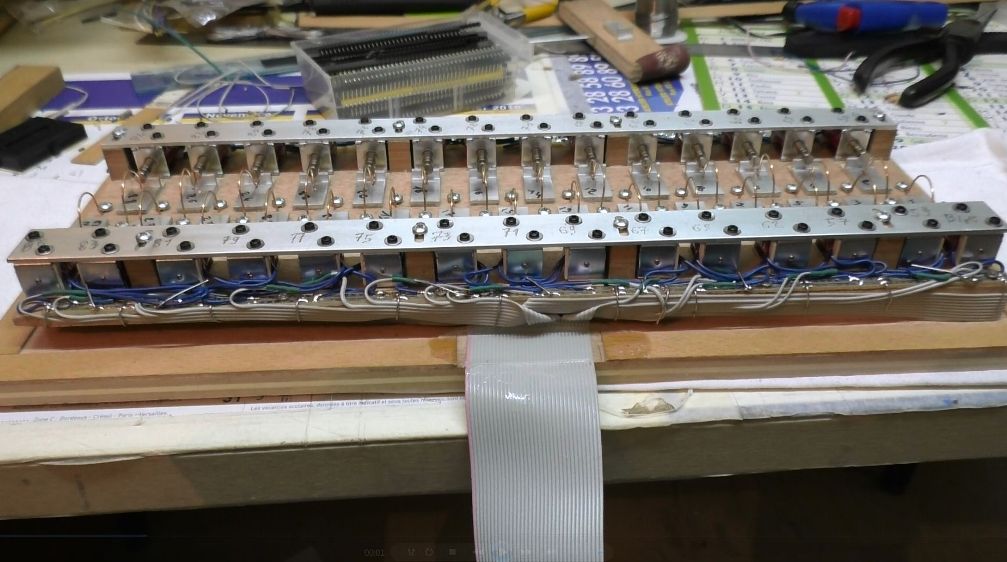

Le câblage de la nappe.

Eric a fait le tour de la zone des cavités plutôt que de passer par-dessus les relais. En séparant la partie inférieure de la nappe en 2 parties ça passe très bien.
A noter : Le câblage est effectué "comme ça vient" en raccordant les fils de la nappe au plus direct. L'ordre des notes est ensuite très simplement déterminé lors du paramétrage via ProCaP (Voir le mode d'emploi au paragraphe : "Définition de l'ordre de commande des relais").

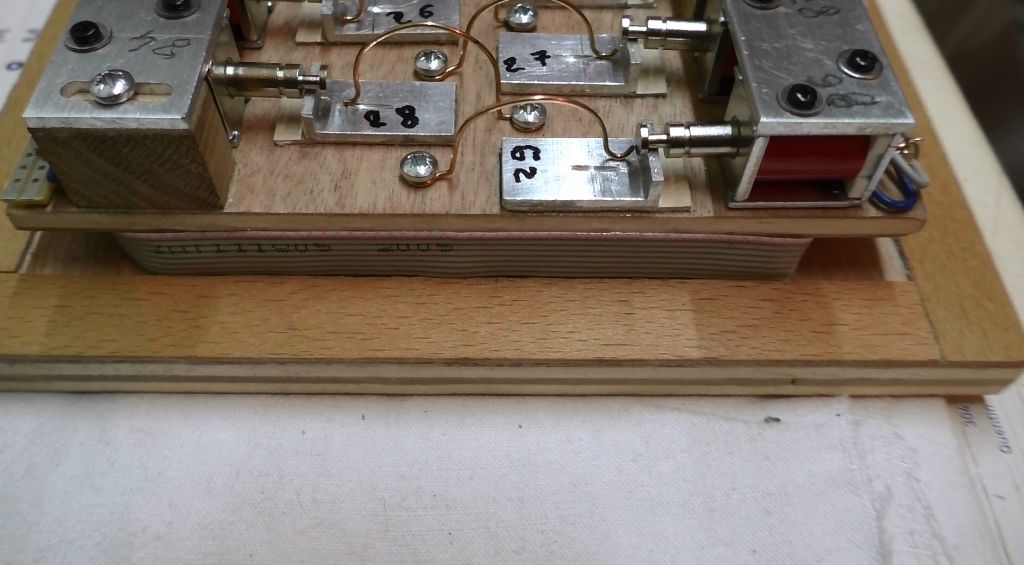

Un autre pliage de nappe pour un autre cheminement.

Et c'est beau... jusque dans les moindres détails.
