Une e.serinette, un Mini29 en construction, mais ce que préfère par-dessus
tout Valdo c'est l'accordéon, dont il joue également sans électronique.

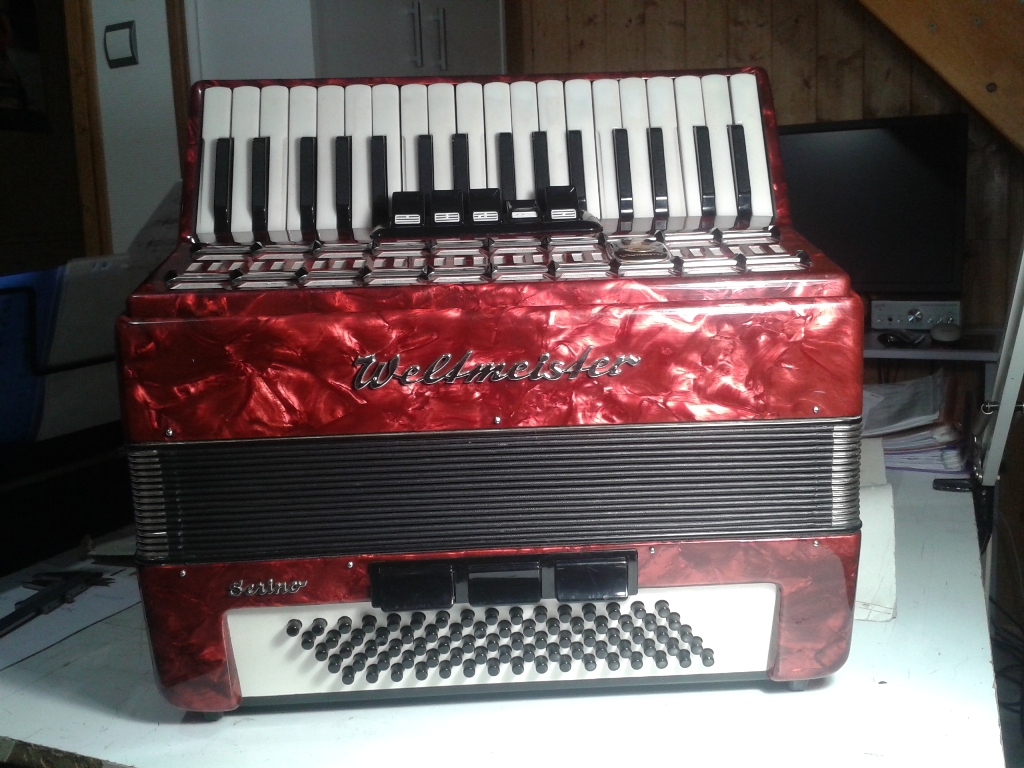

Après un premier proto en 29-32 notes avec un autre accordéon, le nouvel instrument à automatiser est un Weltmeister de fabrication allemande.

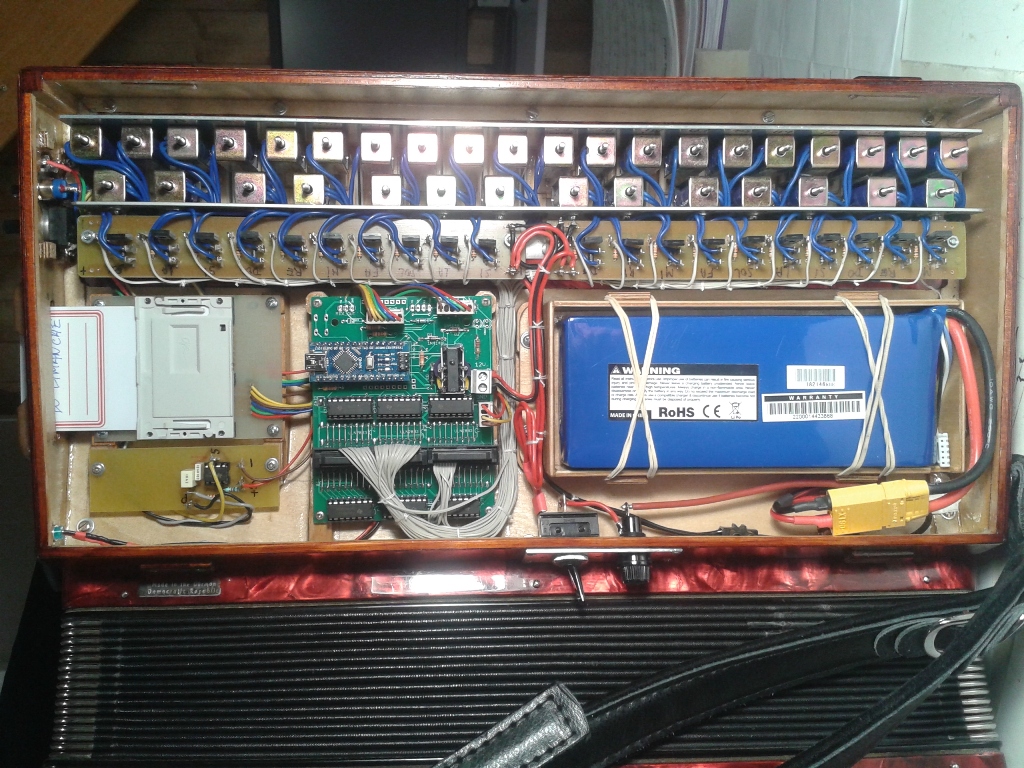

L'intégration de l'électronique se fait sous le clavier chant.
Elle comporte :

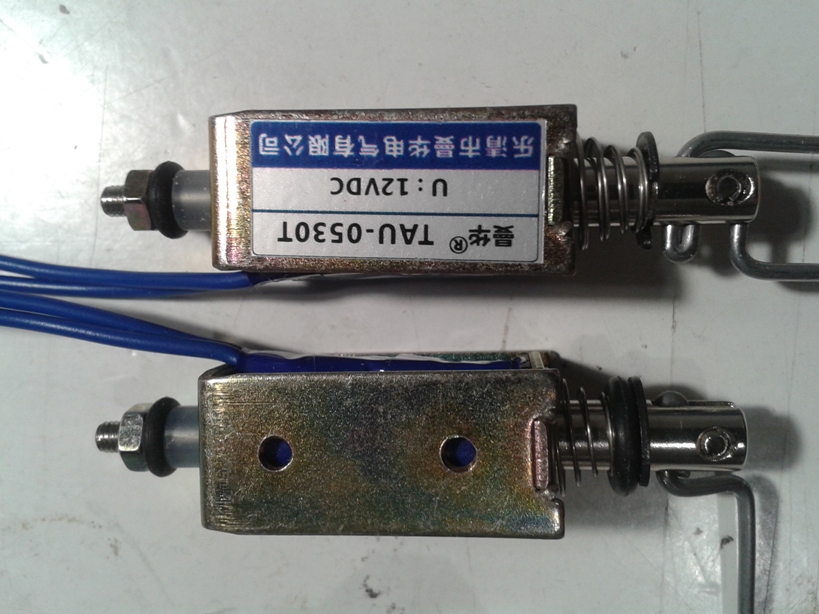

- Des électro-aimants. Le modèle choisit est un TAU-0530 T 12 V
avec une résistance de bobine de 6.5 Ohms (Ali express).
-
Une carte PPCaP42 notes dont les ULN sont by-passés et remplacés par des
darlingtons plus costauds (BD681) montés à l'extérieur .
-
Une batterie Lipo de 8 Ah.
-
Le "rythme" est donné par un NE555 (le CI en bakélite) qui permet de
faire varier le tempo à volonté.
Les électro-aimants tirent simplement les touches et l'instrument reste
donc jouable à tout instant.

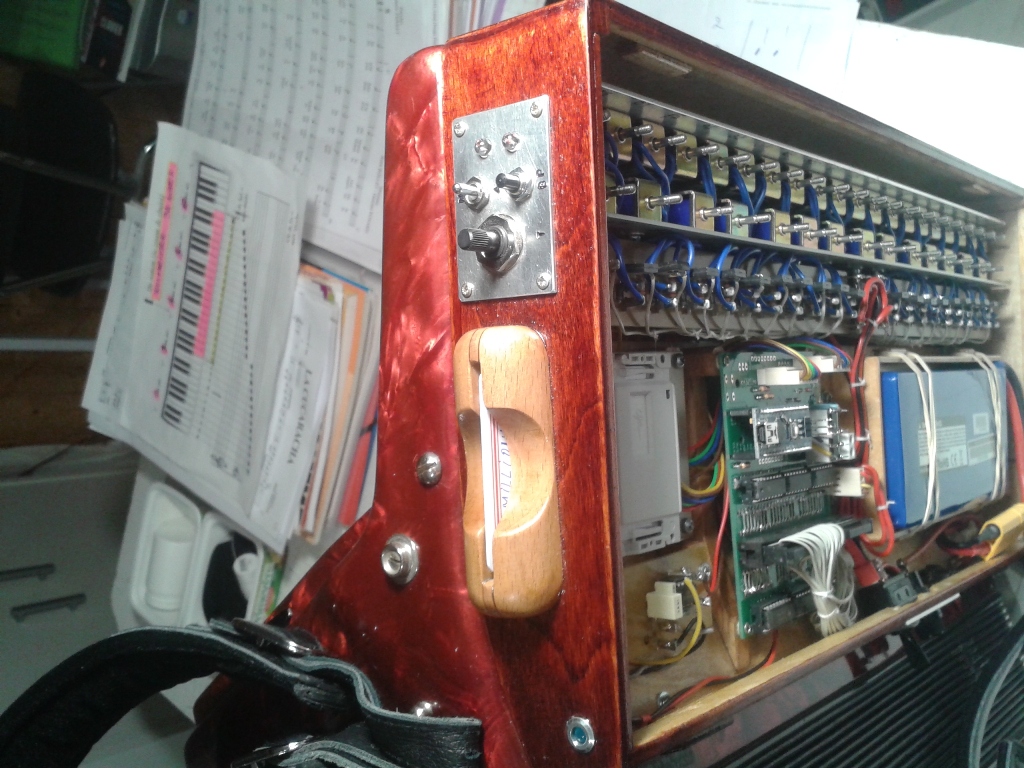

L'ensemble de la commande électronique ajoute une épaisseur d'environ 50 mm sous le
clavier.

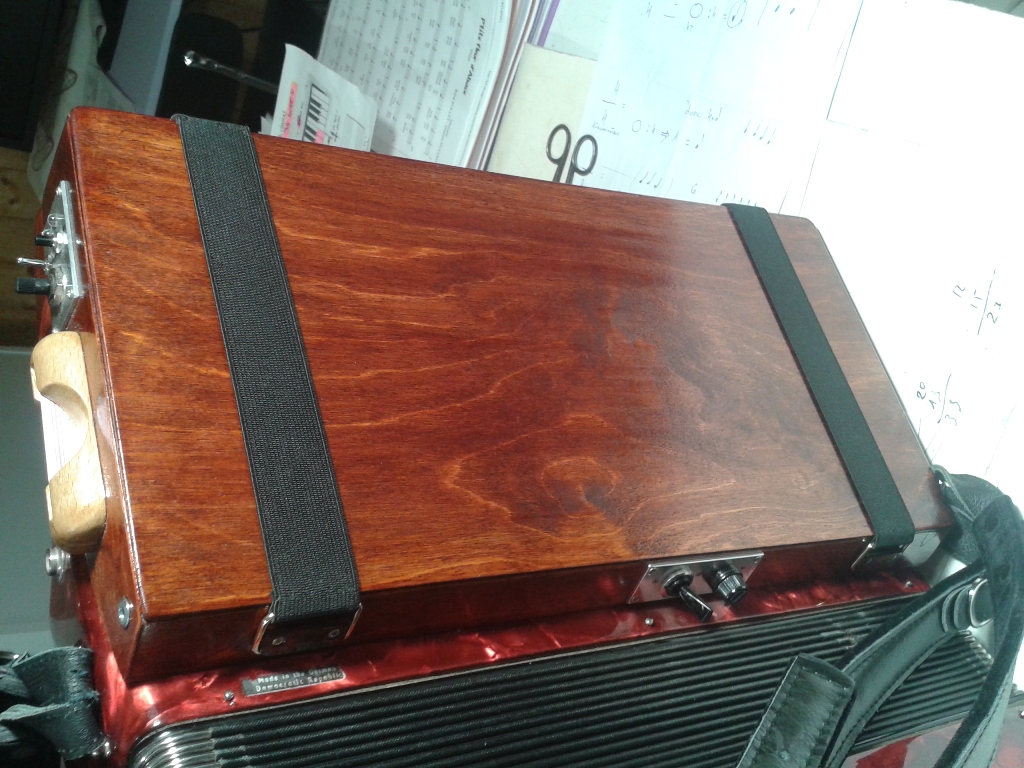

Le coffret ajouté est en contreplaqué qualité modélisme 3 plis en 1.5 mm pour le
fond de la boite, 2.5 mm pour l'entourage et 2 mm pour le couvercle. L'assemblage
est réalisé à l'époxy lente suivit d'une mise en teinture et d'un badigeonnage
complet toujours à l'époxy. On obtient un boitier lisse et brillant du plus bel
effet.
Quelques points particuliers :
- Les ressorts de retour des touches d'origine ont été refaits
et tarés à 100 g.
- Les électro-aimants sont organisés en 2 groupes. Une rangée actionne les touches
blanches et l'autre les touches noires.
- Ils sont fixés sur des cornières en alu de 40x10x1.5 pour les blanches et
40x20x1.5 pour les noires avec de petites vis M3.

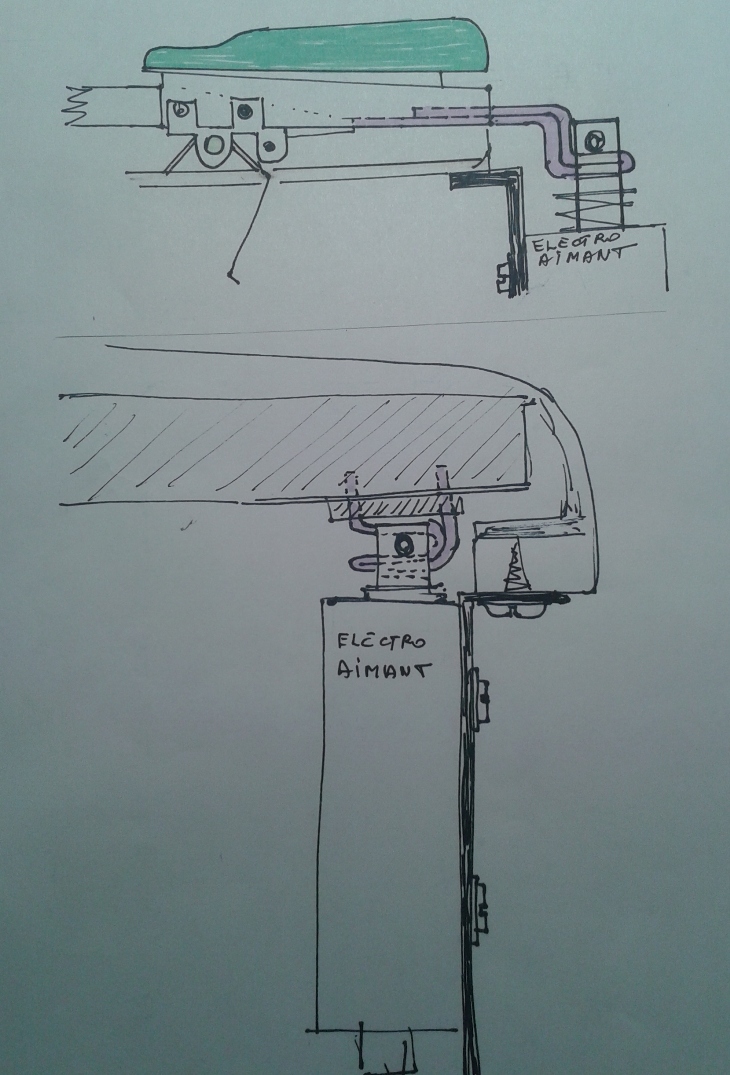

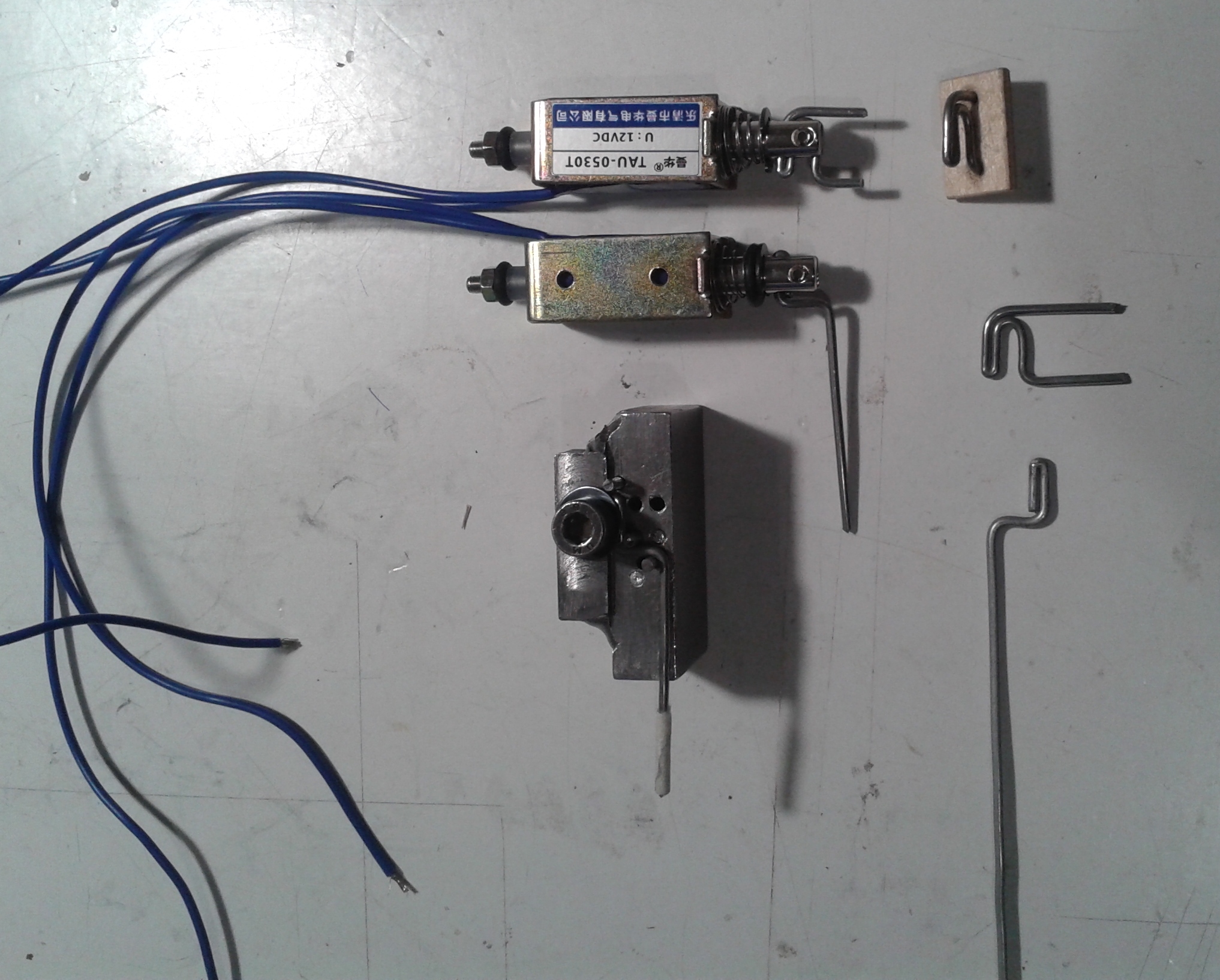

- Des petites crochets spécifiques sont montés dans des trous sous chaque touche
(voir les illustrations ci-dessous). Ils ont été réalisés
en fil de 1.5 mm. Ces crochets rentrent dans les fentes des électro-aimants.
