Fonction:

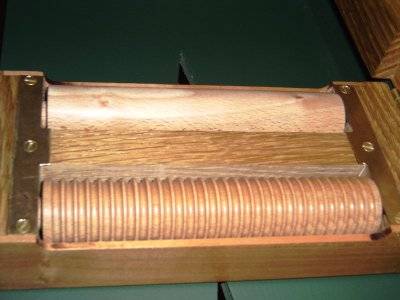

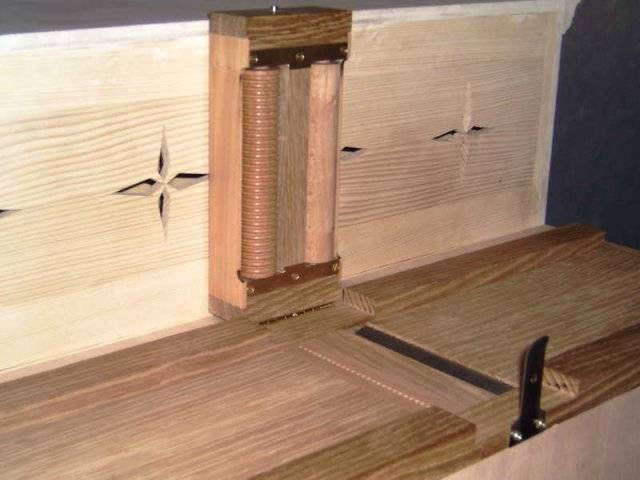

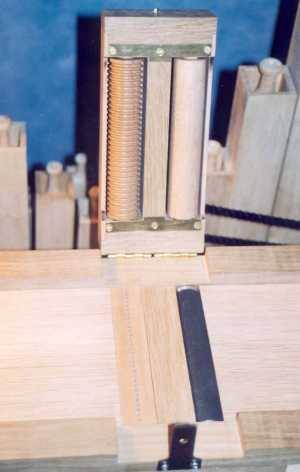

Les rouleaux presseurs sont au nombre de deux et sont montés dans une sorte
de boîte venant se rabattre sur le carton. Ces rouleaux sont emboîtés à
chaque extrémité sur un petit roulement à billes qui joue dans une gorge
verticale.
La pression est assurée par des ressorts en forme de lame courbée appuyant
sur les roulements. Ces ressorts ont été taillés à la tronçonneuse à
métaux dans un
couteau à enduire de peintre.
L'un des rouleaux est lisse et plaque simplement le carton contre son
homologue caoutchouté situé en dessous.
L'autre rouleau est cannelé, et plaque le carton contre la flûte de pan.
Afin que le système pneumatique puisse fonctionner, il faut que de l'air puisse
s'échapper par les trous de la flûte de pan ... d'où les cannelures.
Ces cannelures font 3 mm de large pour 1,5 mm de profondeur, et doivent
tomber pile poil en face des trous de la flûte de pan, c'est-à-dire tous les
4,2 mm. C'est un peu un exercice de style au tour à bois, mais c'est possible!
...
La technique de réalisation
 | Au moyen d'un outil de dessin sur ordinateur, on dessine un point tous les
4,2mm. Bien vérifier sur une bonne imprimante que le résultat d'impression
donne le bon pas en mesurant l'écart entre les extrêmes. |
| Percer un tout petit trou avec une pointe de compas sur chaque point. |
| Découper le gabarit obtenu de manière à le coller sur le porte-outils
du tour bien en face du rouleau parfaitement cylindré. |
| En tournant la broche du tour à la main, on glisse bien
perpendiculairement une mine de crayon de 0,5 mm dans chaque trou afin
de dessiner sur le cylindre de bois un anneau tous les 4,2mm. |
| On vient d'effectuer un marquage de la position du
fond de chaque cannelure.
|
| Ensuite usiner les gorges : il est illusoire
pour un tourneur occasionnel de vouloir y aller au ciseau
aussi affûté et bien tenu fut-il sans risquer d'abîmer la séparation de
1 mm entre les gorges. Le moindre éclat à ce niveau rendrait le presseur
inutilisable. Alors.... |
| ... n'en déplaise aux puristes, on va "user" le bois avec une
lime-aiguille à métal ronde. On commence avec la pointe de la lime sur le
trait, puis on avançe doucement la lime bien perpendiculairement au
travail. La lime va rapidement se charger de sciure. On la nettoie à la
carde, puis on recommence... Compter 4 à 5 minutes par cannelure. |
| L'avantage de la méthode est que cela se fait tout doucement, et qu'il
est assez facile de contrôler l'avancement du travail. De plus, les
conséquences d'une maladresse sont assez limitées. |
Pour finir, le rouleau est imprégné de 2 couche de lasure diluée à 50%
(cela va le durcir en surface), puis est à nouveau poncé très finement sur le
tour.
Cela a l'air assez fastidieux, mais lorsqu'on voit le résultat on se sent
assez content de soi :o)) si si!
Sinon, ce rouleau peut avantageusement être fabriqué en laiton, mais il
faut posséder un tour à métaux, ou faire faire cette pièce par un artisan.
