Remise en état d'un Melody player
Remise en état d'un Melody player
|
|
Le Melody Player est un jouet en tôle, fabriqué par la firme Chein dans le New Jersey à partir de 1930, et distribué sous différentes robes au gré des commandes. Celui-ci est à l'effigie de personnages de Disney et date du début des années 50. Mais il s'agit avant tout, et c'est cela qui m'intéresse, d'un véritable orgue de barbarie, ou plus exactement d'une organette, comme ils disent là-bas, à anches et rouleaux.

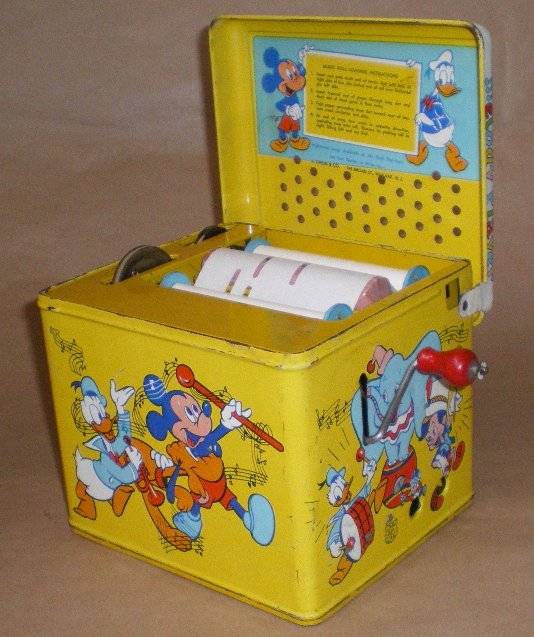

L'instrument remis en état Le principe de fonctionnement est tout simple : Une turbine actionnée par une manivelle, envoie de l'air derrière une sorte d'harmonica dont les trous sont
directement contrôlés par les perforations d'un
rouleau de papier. E-F-F#-G-A#-B-C-C#-D-D#-E-F-G-A-B-C
L'intérieur a été littéralement innondé de lubrifiant, vraisemblalement pour essayer d'obtenir un semblant de fonctionnement avant la vente. Tout est en tôle, même les noyaux des bobines, sauf la poignée de manivelle (en bois) et le dessus de la flûte de pan (plastique). Dans la bonne tradition des jouets en tôle, l'assemblage est uniquement effectué au moyen de languettes repliées, à l'exception de toute vis. La plupart de ces languettes peuvent supporter quelques pliage/dépliages pourvu que ce soit fait avec précautions, et que l'on ne renouvelle pas trop souvent l'opération. De ce point de vue, tout s'est bien passé, sauf pour le chassis principal, en tôle plus épaisse, et dont les languettes se sont toutes rompues.

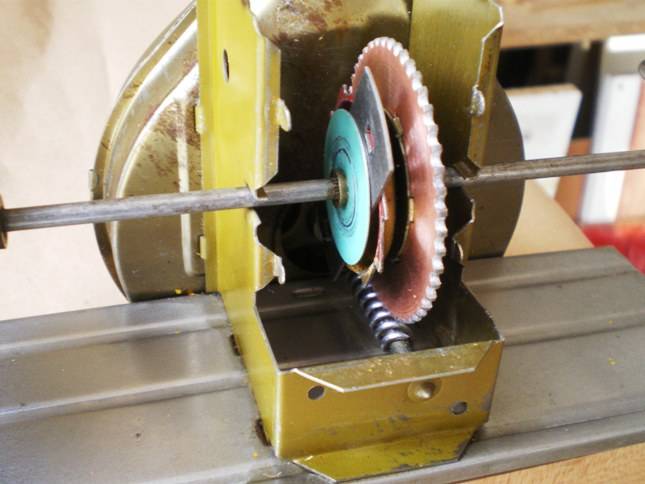

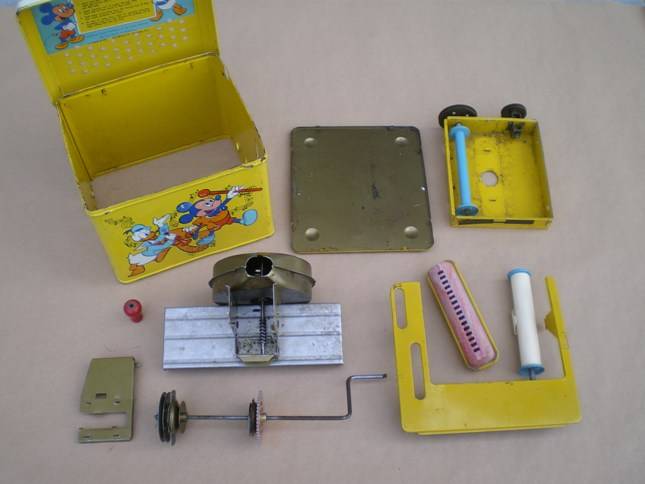

Tout est là. Cliquer des zone de l'images pour quelques photos détaillées La turbine est actionnée via un
renvoi d'angle du genre de ceux que l'on trouve sur les régulateurs de vitesse
à ailettes des boîtes à musique. Chacune des 48 dents du pignon provoque un
tour de turbine. A environ 1 tour/seconde à la manivelle, la turbine tournera

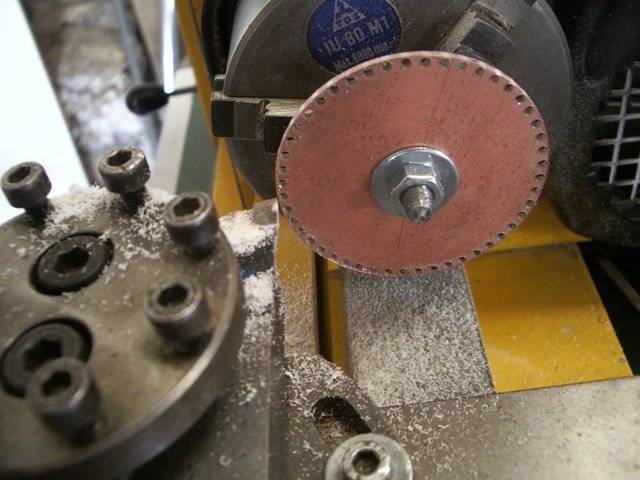

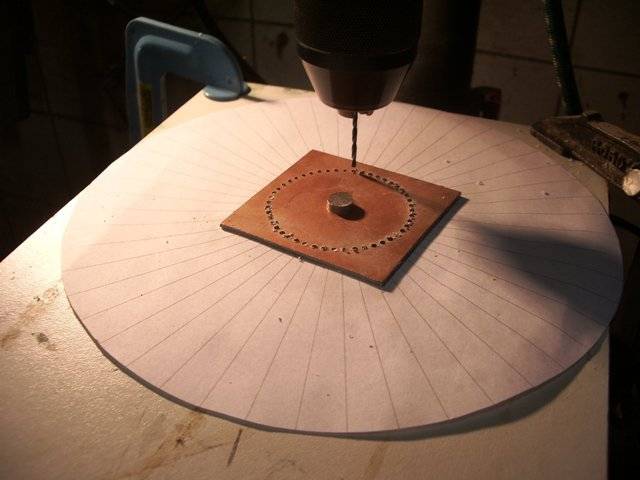

donc à... 2880 tr/mn ! Principaux travaux à effectuer Réfection du pignon

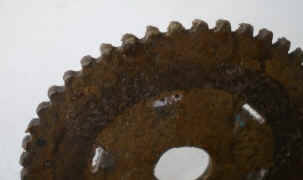

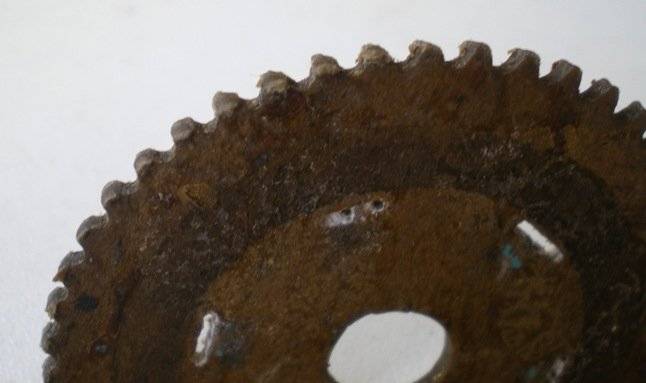

L'original. Certaine dents sont très écrasées.

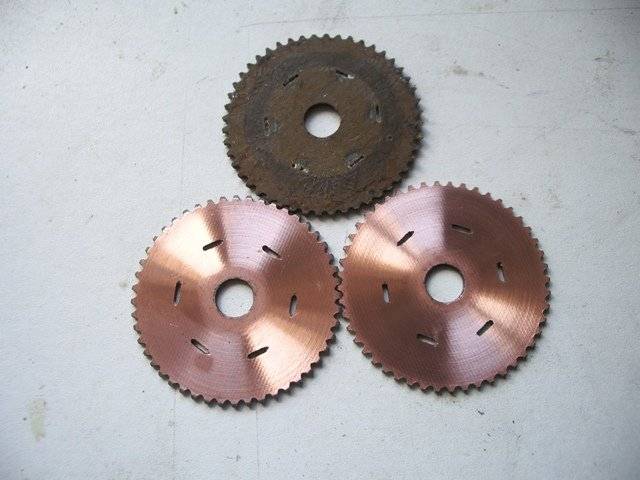

Tout est dans les images. Le deuxième est mieux réussit que le premier ;o)

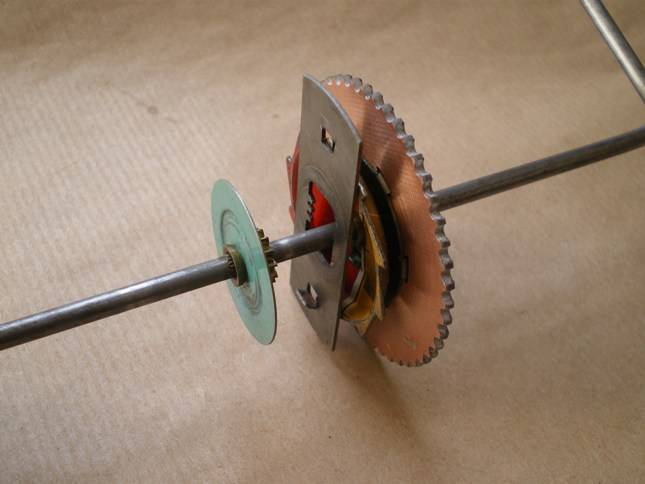

Et c'est reparti pour... 50 ans !

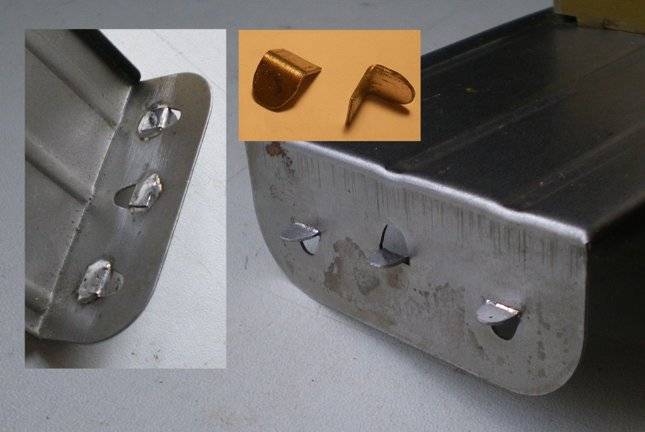

Remplacement des languettes cassées
Et puis après, faut mettre le fond en place. Et là... J'offre son poids en copeaux fraichement rabotés, à qui m'expliquera comment on fait pour replier (comme à l'origine) les 2 languettes qui sont sous la soufflerie ! Mi j'ai pô réussit. Mais ça tient très bien avec les 6 autres languettes. Autrement, j'ai aussi renoncé à vriller certaines languettes comme elles l'étaient initialement, pour les préserver en vue d'un éventuel futur démontage. Elles ont été uniquement pliées. Les courroies en place ressemblent à des élastiques. Elles ne sont pas d'origine et devaient sans doute être du genre ressort. Je changerai cela plus tard.

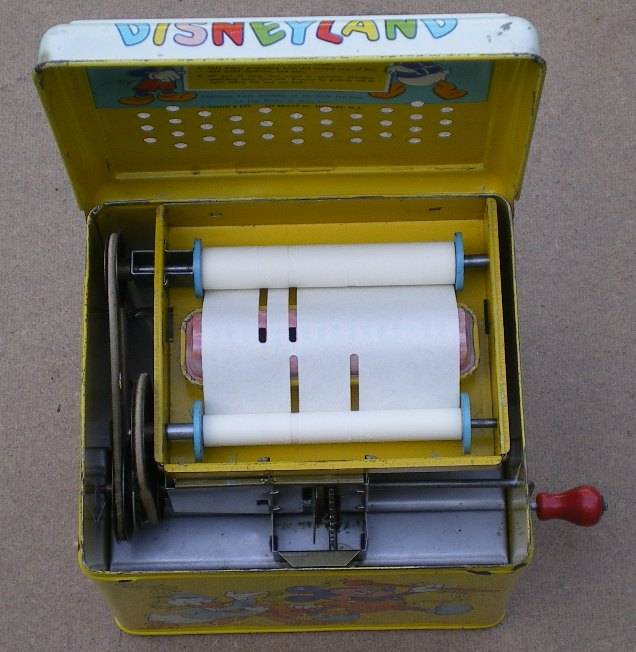

Sans la capot supérieur, et prêt à jouer son premier rouleau
In english of course (comme écrit sur le rouleau) : Silent night... que tout le monde reconnaîtra. On entend un peu le ronronnement de la turbine, mais si peu.
|
