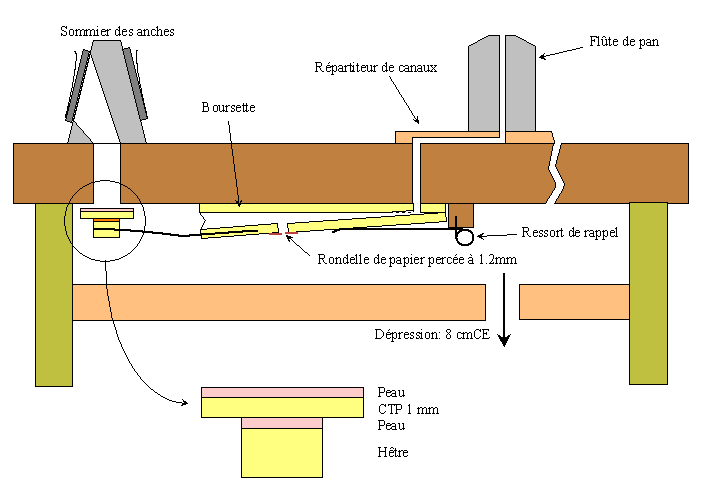

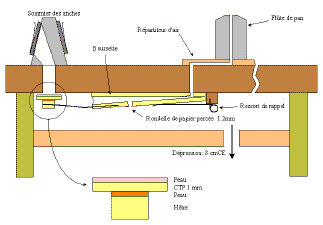

Diagramme de l'instrument Bon nombre de petites orgues à anches (z'avez vu, j'ai mis le féminin ;o)) fonctionnent en dépression, comme beaucoup d'harmoniums. Je n'en connais pas très bien la raison, mais il semble que ce système entraîne moins de contraintes sur la soufflerie. Et puis, les anches ont l'air de démarrer plus facilement de cette manière (enfin, ç'est ce que j'ai cru constater...). Alors pourquoi pas. Le croquis ci-après présente le principe de fonctionnement de l'instrument. Principe de l'organette à anches
Assez souvent dans ce genre d'instrument, les vergettes ouvrant les clapets, sont actionnées par des boursettes semblables à des mini soufflets. Après avoir tenté des boursettes circulaires plutôt petites et manifestement pas assez puissantes, je suis revenu à cette solution classique suite à des difficultés de réglages. Mais nous y reviendrons! Et puis, comme les dimensions de l'ensemble avaient été définies pour les boursettes rondes, et que la construction était bien avancée, il a fallut s'adapter....
Les différentes étapes de la construction Aucun plan, aucun instrument à copier ou à imiter, on part d'une feuille blanche. J'ai procédé de la même manière que pour l'instrument précédent: de l'intérieur vers l'extérieur. Les parties enveloppées donnant leurs contraintes et leurs cotes aux parties enveloppantes. La "méthode" vaut ce qu'elle vaut, mais pour la conception d'un prototype, elle donne une assez grande liberté et permet d'éviter de se planter... Autant que faire se peut! Comme il est assez difficile de travailler complètement en aveugle et au pif sur ce genre de projet, j'ai tout de même fait quelques croquis et schémas, forcément. Ces quelques dessins seront donnés en l'état dans les pages qui vont suivre... Ils ne comportent que les quelques cotes indispensables pour commencer à travailler. Les autres dimensions viennent "naturellement" au cours de la fabrication, en utilisant au mieux les outils et les matériaux disponibles à un instant donné. On commence par... Les pompes. |
