Cet instrument est 100% électronique et utilise la sortie midi de PPCaP. Je l'ai appelé "e.serinette' en raison de la forme de son coffret.

19/03/2021 Nouveau : Jean-Claude a dessiné une version mono-carte très intéressante !

Le principe est très simple :

bulletUn module PPCaP minimal sans les registres et les amplis de commande des relais, est construit autour d'une arduino Nano pour faire plus compact. Il lit indifféremment les cartes à puces 27, 29 ou 42 notes, au rythme du capteur de vitesse bien entendu. Les programmes sont les mêmes que pour la Uno du carton électronique et tout fichier midi convenablement arrangé peut être joué.
bulletLa sortie midi (arduino D9) est envoyée vers un petit synthétiseur de chez Adafruit à base du composant VS1053 de VLSI Technology.
bulletEt pour terminer, on trouve un ampli et des haut-parleurs derrière le synthé.
bulletOn dispose également d'un choix de 11 instruments différents programmables par l'utilisateur ainsi que d'une transposition de +/- 5 demi-tons. Le tout pouvant être actionné au vol.

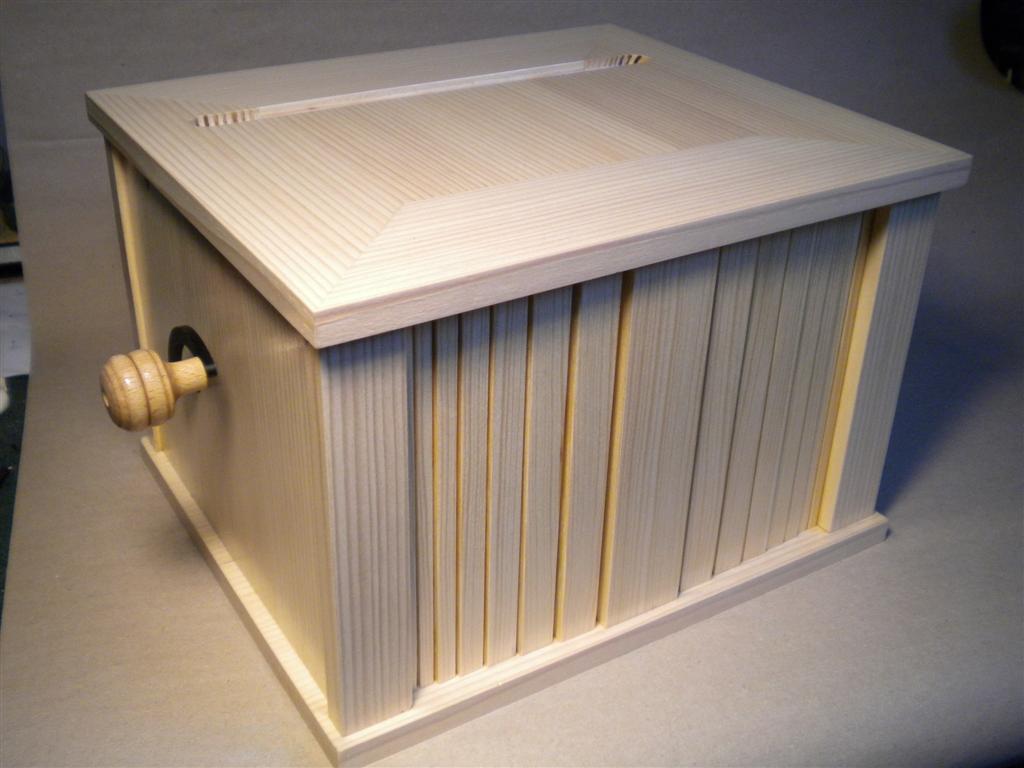

L'instrument : Dimensions : 27 x 23 x 19 cm. Poids : 3.6 kg.

Le montage complet

La description détaillée de la réalisation de cet instrument a été supprimée pour les raisons suivantes :

1. Usage d'un instrument électronique

Grâce à l'électronique, on peut forcer le volume, transposer autant que l'on veut et reproduire toutes sortes de sonorités, pour un résultat sonore qui peut parfois être douteux.
Je ne saurais donc que trop recommander d'utiliser ce type d'instrument avec parcimonie, dans des conditions de volume et de qualité sonore "adaptés".

2. Aspects mercantiles

Il est extrêmement facile de dupliquer un montage électronique et de le revendre. Afin de ne pas nuire aux professionnels qui font commerce de ce type d'instrument et à leur demande, les détails de sa construction ont été supprimés.

Ceci étant, si vous désirez construire cette e.serinette pour votre usage propre à l'exclusion de toute revente, contactez-moi.

Je n'en ferai pas davantage. A chacun de prendre ses responsabilités et peut-être aussi de tirer les leçons du succès de cet instrument-là.

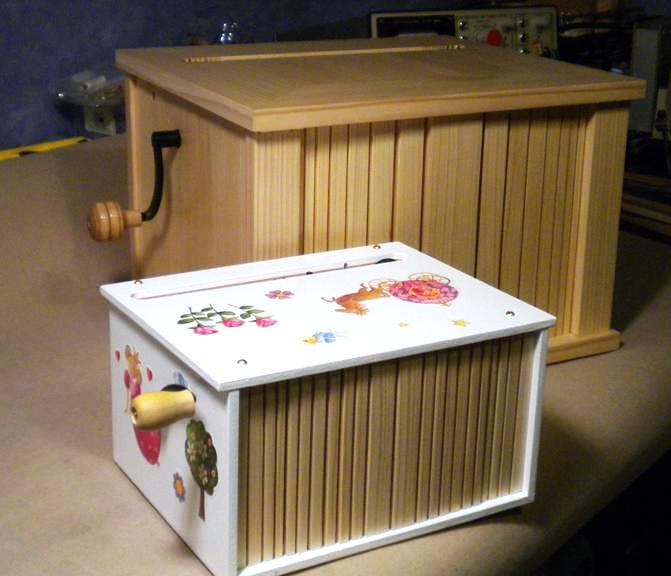

Les jouets...
En tous cas c'est l'utilisation qu'en ont mes petites filles et qui démontre s'il en était encore besoin, la robustesse des systèmes à cartes à puces. Manipulées avec la "délicatesse" dont savent faire preuve les jeunes enfants, les machine égrènent leurs comptines sans broncher.



Celle du premier plan mesure 140 x 180 x 100 mm et pèse 980 g

Prix de revient indicatif
Une arduino Nano : 8€ chez les chinois. La carte synthé : 38€ chez Adafruit. Les HP : 20€ (Feu vert). Les accus : 25€ (Carrefour). Le coffret : 15€ (un bout de plinthe chez Leroy Merlin). Le reste c'est de la récup et du fond de tiroir d'électronicien. Total : 106€, dans mon cas.

Musique
Enregistrement brut de webcam, pour montrer ce que ça donne.
Ca ne prétend pas être un orgue de barbarie, mais juste un instrument de musique électronique... à manivelle. Car sans la manivelle, rien ne fonctionne.
