"Y'a rien qui fonctionne" sur votre montage PPCaP. Pourtant vous
avez tout fait pareil...
Pas de panique ! On va commencer par tester la carte arduino et vérifier que
toutes les broches qui sont utilisées dans PPCaP sont fonctionnelles.
Afin de bien séparer les problèmes, la carte est testée seule et dans une
contexte purement arduino.
Préparation
Côté logiciel : Télécharger et installer l'IDE arduino : http://arduino.cc/en/Main/Software
Côté matériel :

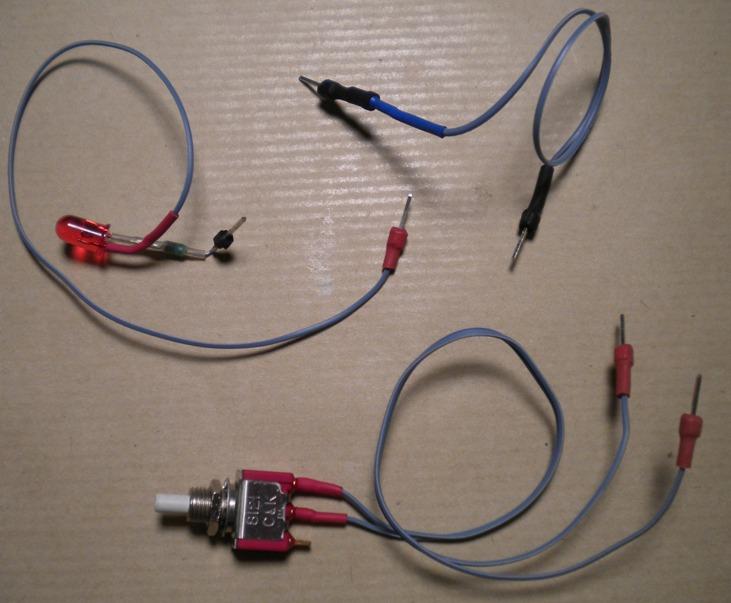

 | La led de test : Une simple led en série avec une résistance de 300
Ohms. A chaque extrémité on monte une pin permettant la connexion à la
carte, en intercalant un morceau d'environ 20 cm de fil souple côté anode. | | Une sonde de masse : Même chose que précédemment en remplacant la led
par une résistance de 2200 Ohms. | | Un bouton poussoir munit lui aussi d'une longueur suffisante de fil
souple. |

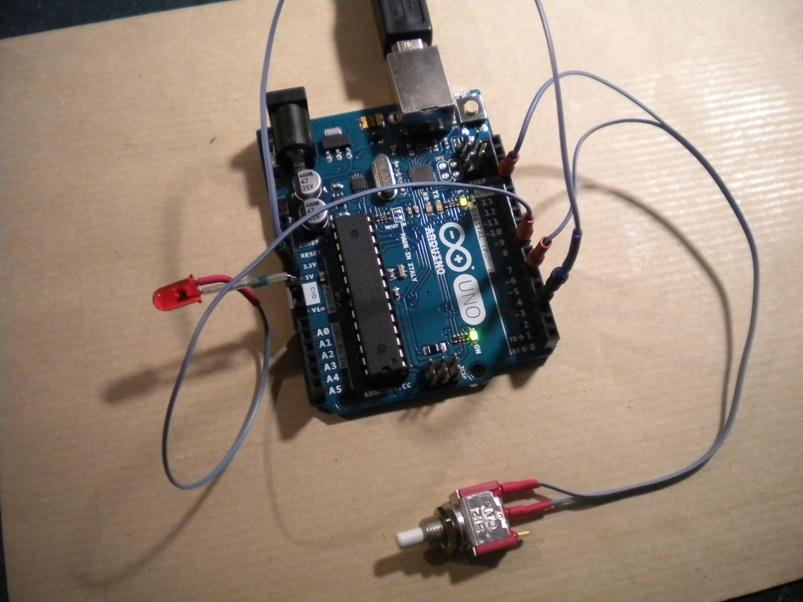

Branchements
| Raccorder la cathode de la led sur une des deux masses côté analogique. | | Raccoder une extrémité de la sonde de masse à l'autre prise de masse du
même côté. | | Brancher les 2 broches du poussoir côté digital respectivement sur la
masse et sur la sortie 6. | | Raccorder la carte au PC à l'aide du cordon USB. |
Test proprement dit
| Télécharger le programme disponible ici : Test_carte_arduino_PPCaP.zip | | Lancer l'IDE et ouvrir ce programme. | | Définir le numéro de port COM et le type de carte dans le menu Outils. | | "Téléverser" le programme dans la carte. | | Ouvrir le terminal série en cliquant sur l'icone en haut à droite de
l'IDE et régler sa vitesse à 9600 bauds. | | Suivre les instructions... |
Commentaires
Si tous les tests passent correctement cela signifie que les broches requises
par PPCaP sont fonctionnelles.
Si la platine PPCaP ne fonctionne toujours pas, munissez-vous d'un ohmmètre,
enlevez tous les composants sur support et testez les continuités et les isolement par rapport au schéma. Les causes de dysfonctionnement les
plus souvent rencontrées sont les suivantes :
| Court-circuit entre broches voisines provoqué par une soudure trop
"généreuse". | | Continuité dessus/dessous interrompue par la destruction d'un trou
métallisé suite au dessoudage/ressoudage d'un composant. | | Mauvaise valeur de résistance. | | Composant DIL à l'envers sur son support. En générale il est détruit et a
pu en détruire d'autres en cascade. |
|
