| Cette page est destinée à recevoir les photos de vos réalisations basées sur le système PPCaP. N'hésitez pas à me les faire parvenir pour que tout le monde en profite. L'essentiel étant de partager les bonnes idées. Dans l'ordre où je les ai reçues :

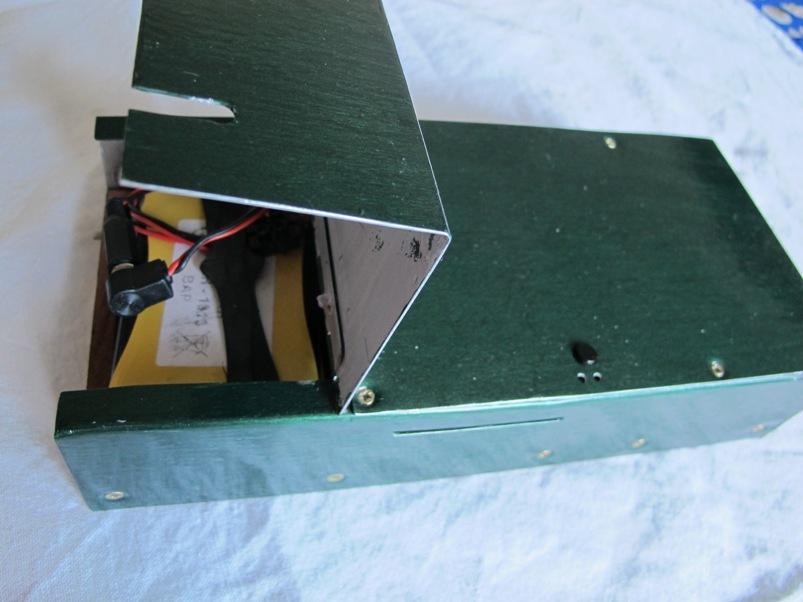

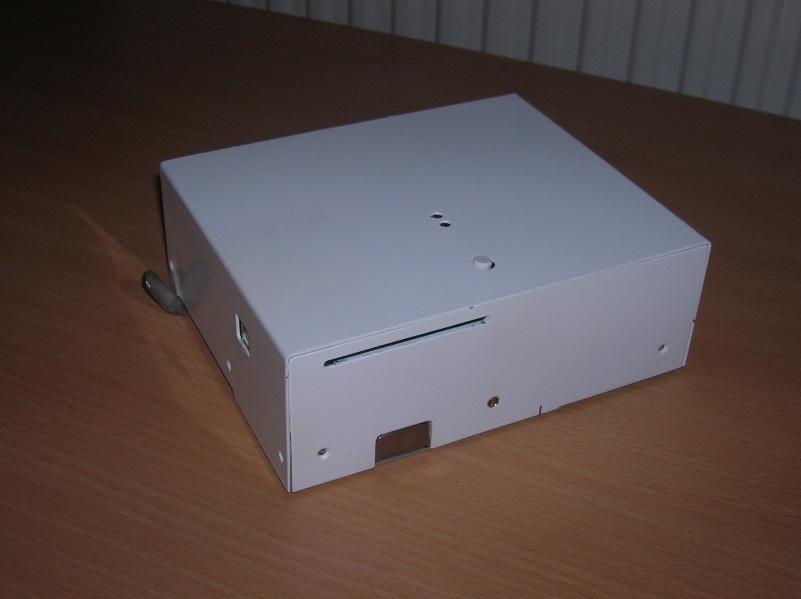

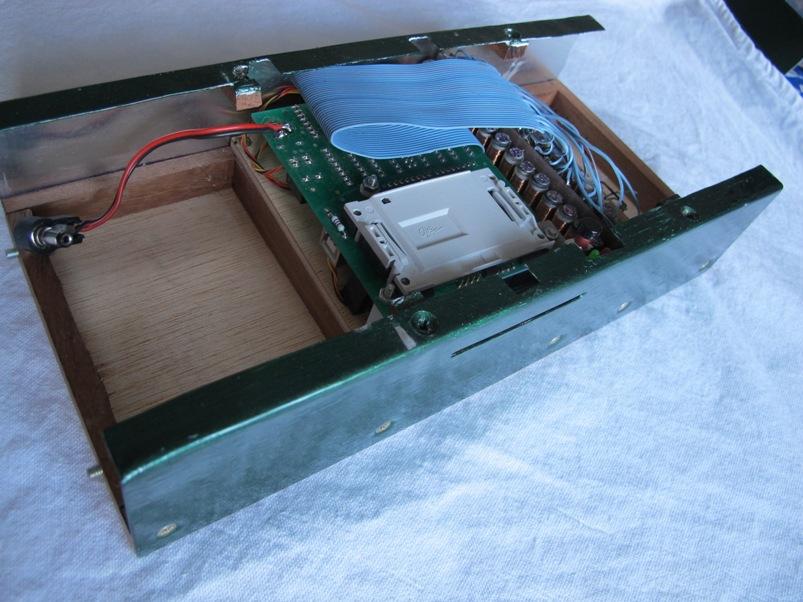

Un carton électronique un peu rallongé de manière à dégager la place pour une batterie amovible de forte capacité. Une seule batterie pour 2 orgues : économique, car c'est l'élément qui coûte le plus cher.

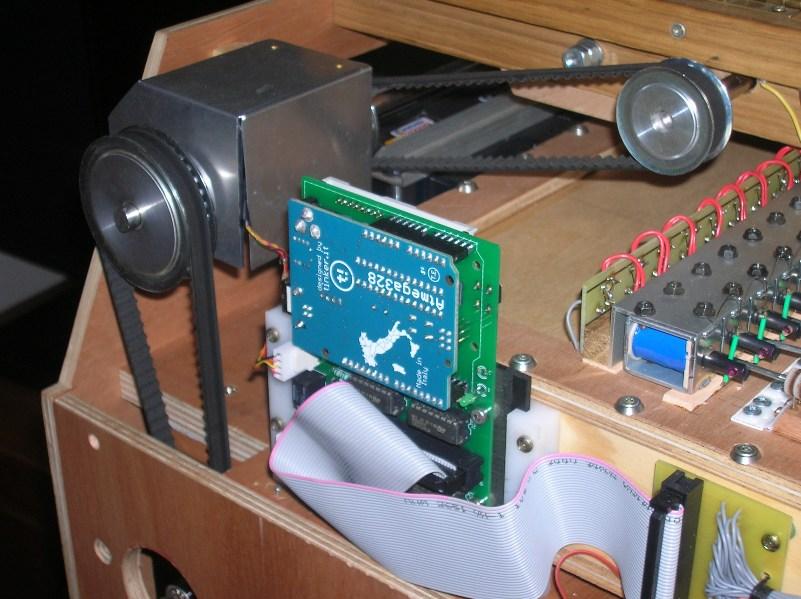

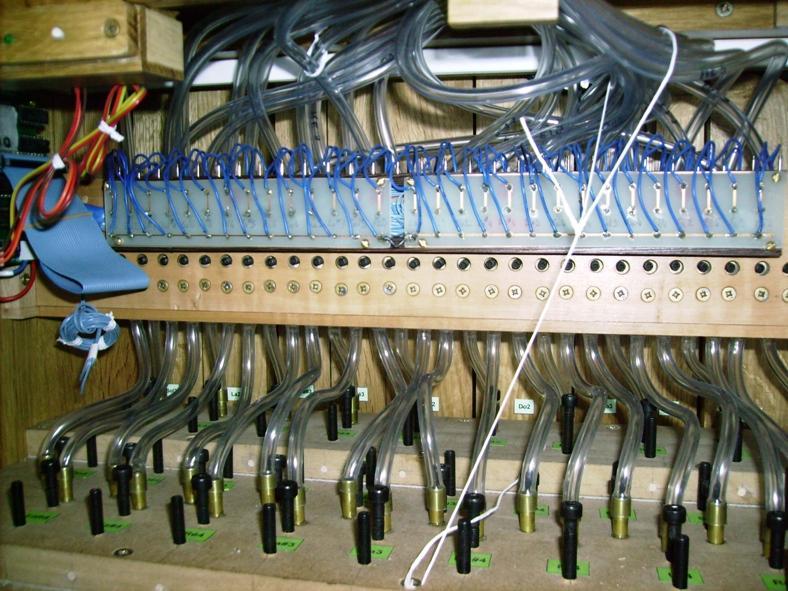

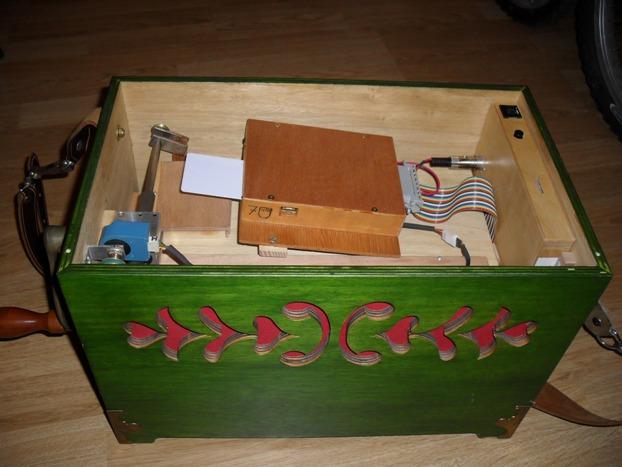

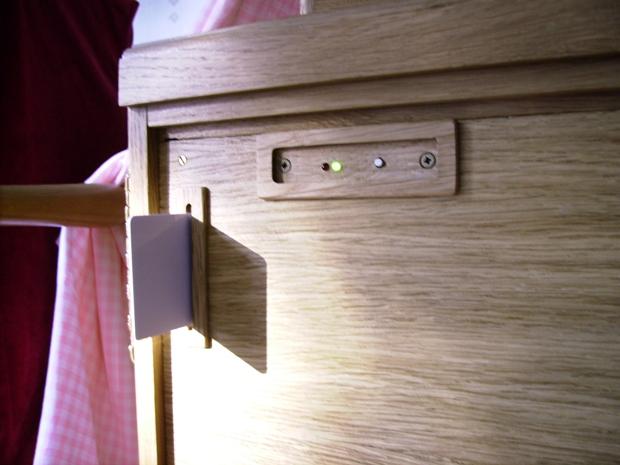

Un autre système intégré dans un orgue. La boîte à soupapes est très accessible à l'arrière de l'instrument et tout est facile à régler.

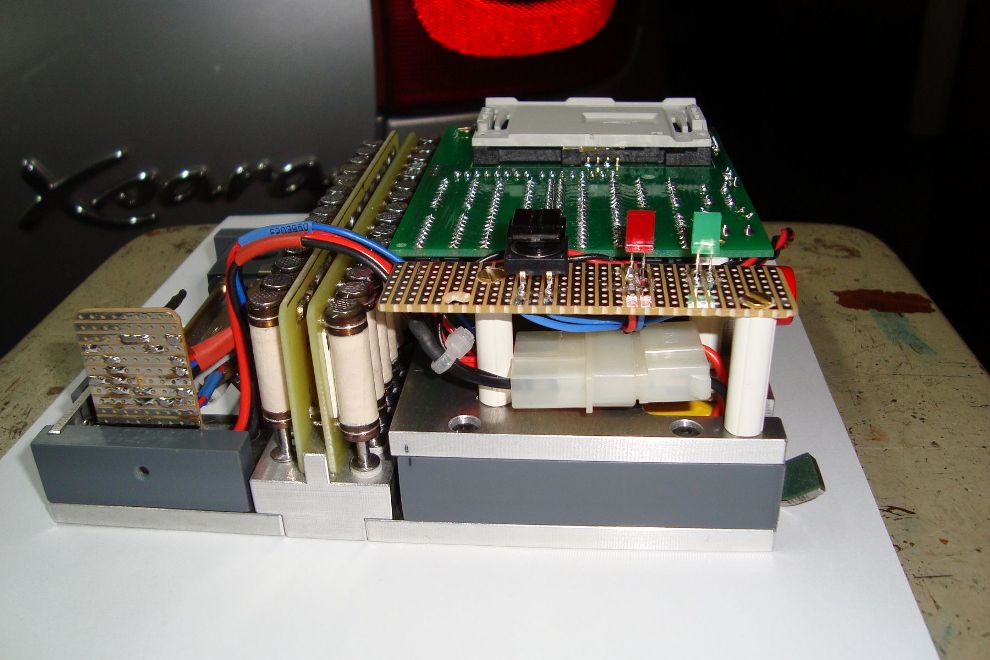

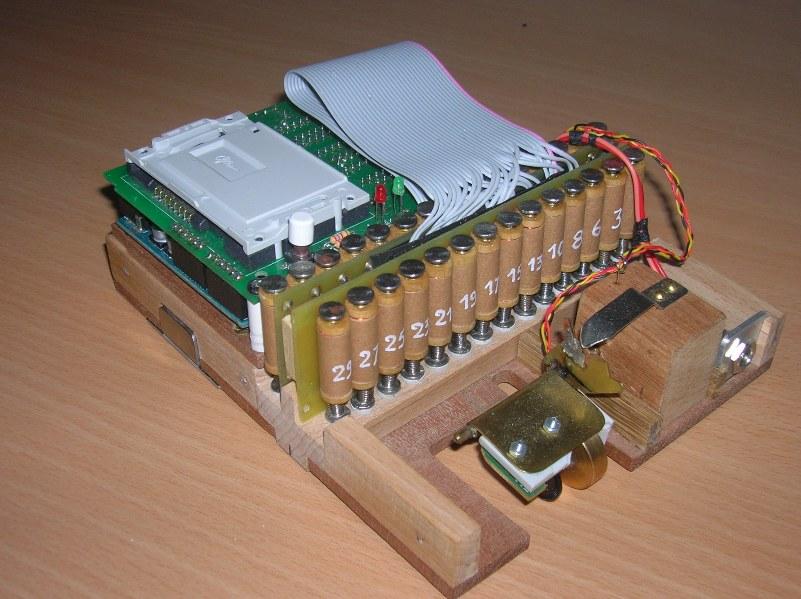

Un carton électronique quasi-identique au mien. Remarquer les trous oblongs de la contre-flute de pan, obtenus par un perçage en biais. Excellente idée car cela rend le système plus tolérant aux erreurs de positionnement.
Un second ensemble intégré dans un orgue à anches. Capotage du capteur de vitesse pour le rendre insensible à la lumière. Rhooo le joli câblage !

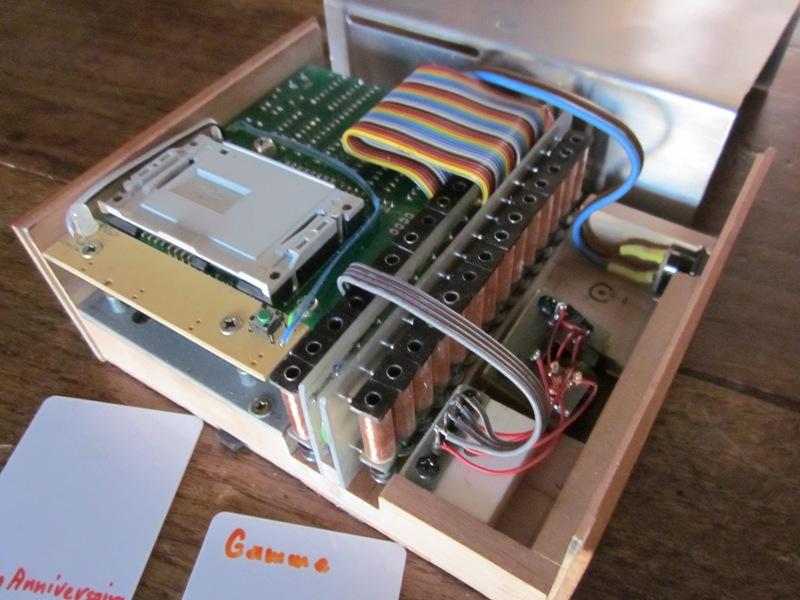

Un carton électronique à base de relais du commerce. En état "premiers tests", mais ça fonctionne déjà parfaitement.

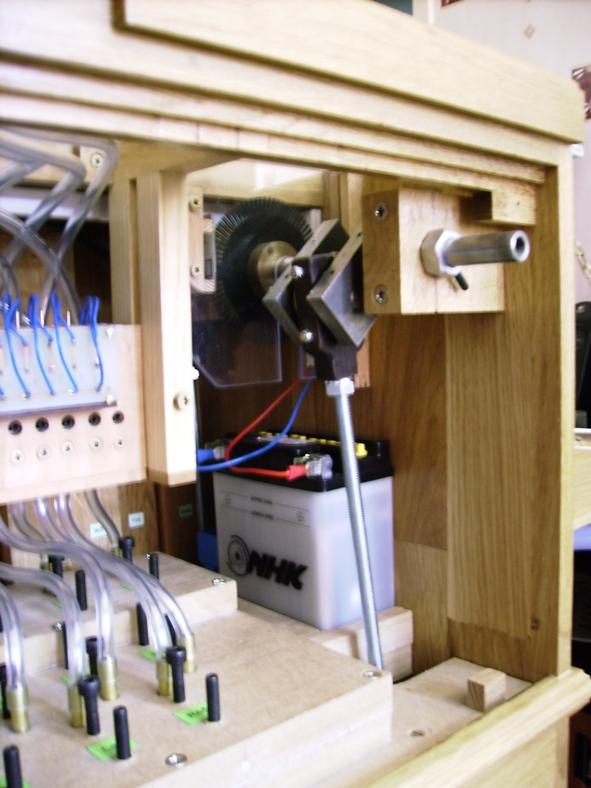

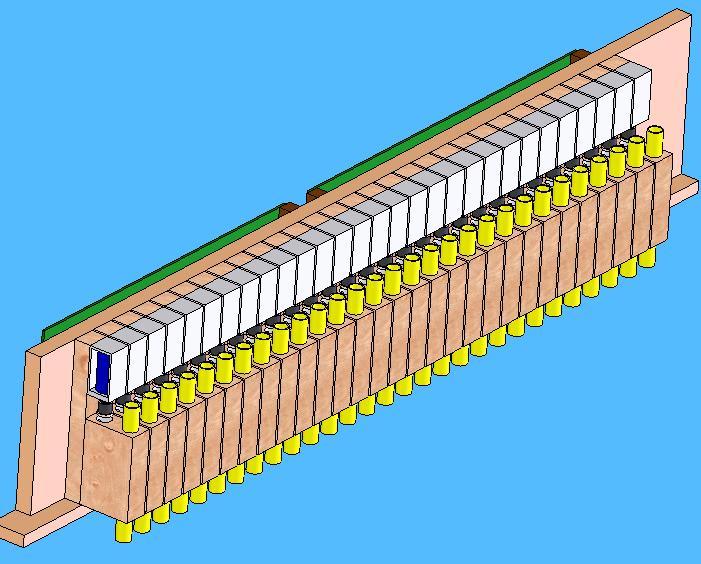

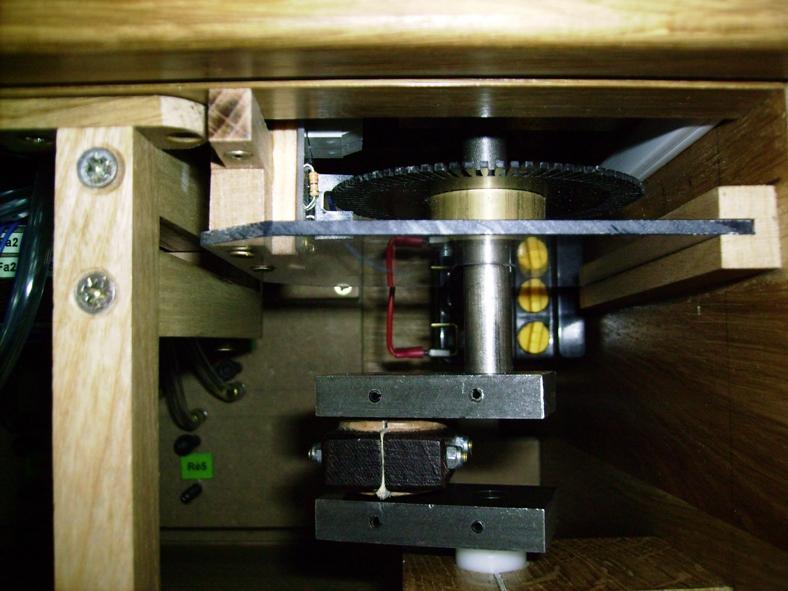

Ils ont équipé leurs orgues en même temps. Voir en particulier le capteur de vitesse sur le vilbrequin usiné par Christian D, ainsi que la planche qui regroupe les relais, baptisée "flute de pan électronique" et où chaque commande comporte son réglage de débit de manière à obtenir le même comportement en répétitions, que ce soit en commande électronique ou avec des cartons.

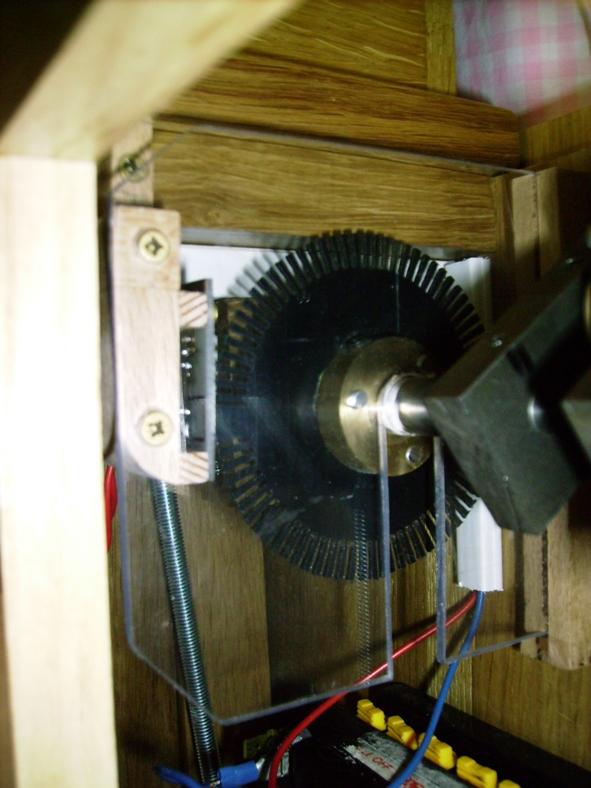

Le disque segmenté mesure 80 mm de diamètre et comporte 80 dents. Comme il est sur le vilbrequin, et avec le jeu des démultiplications et différents diamètres, il procure bien 120 impulsions pour une avance équivalente de 60 mm de carton, soit 240 évènements.

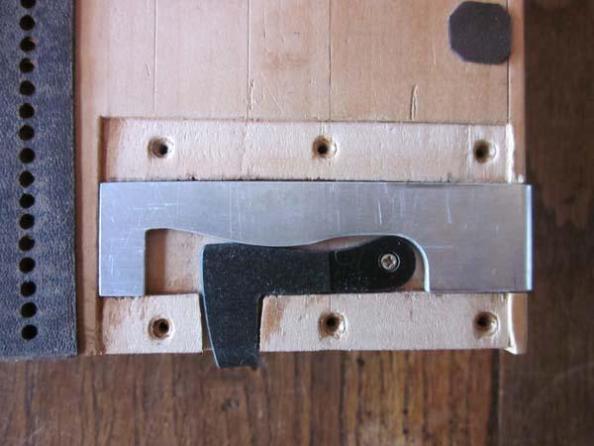

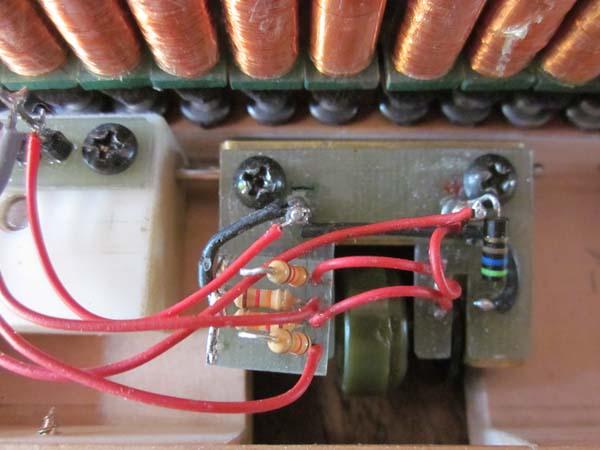

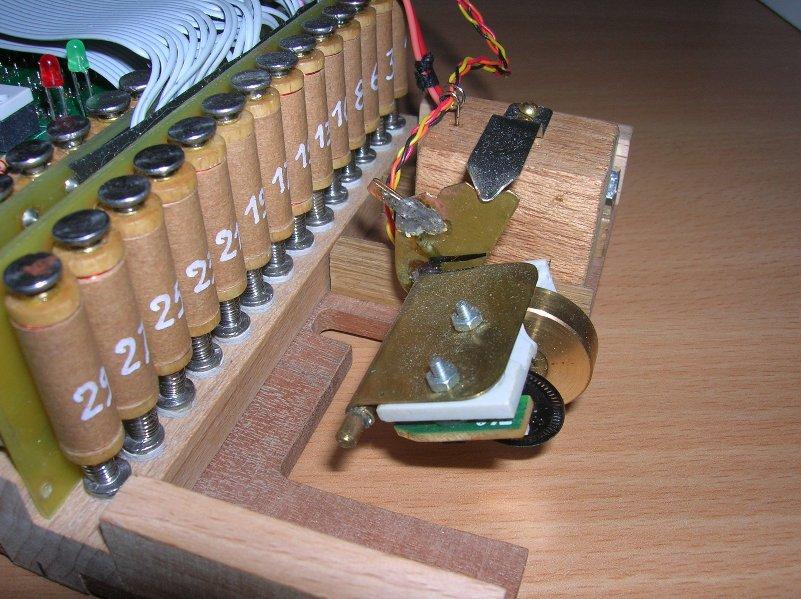

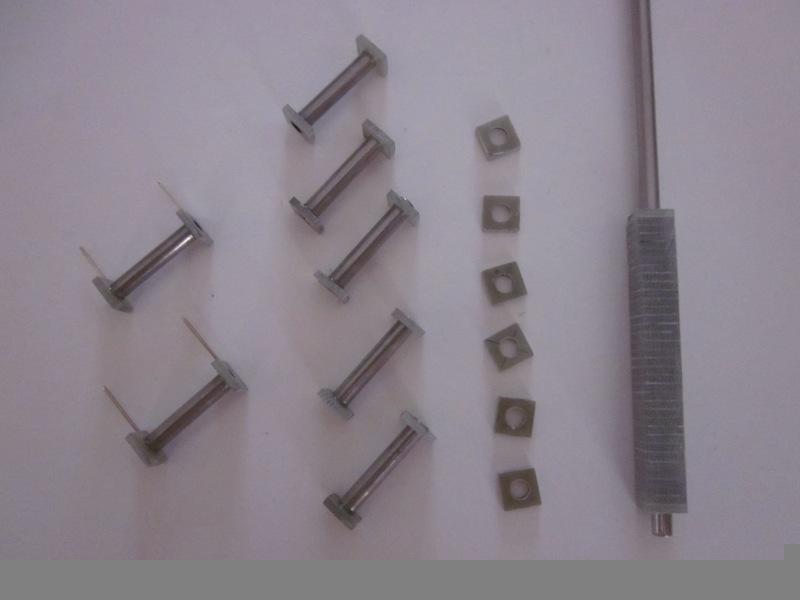

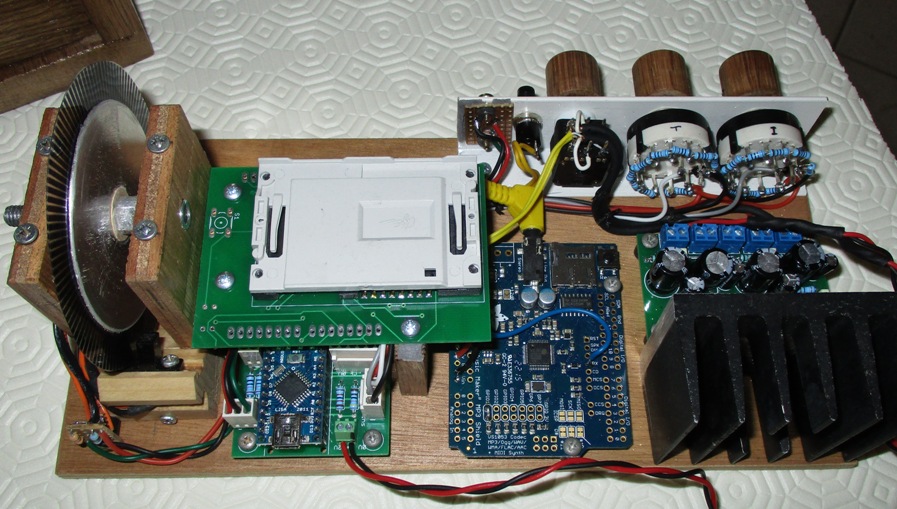

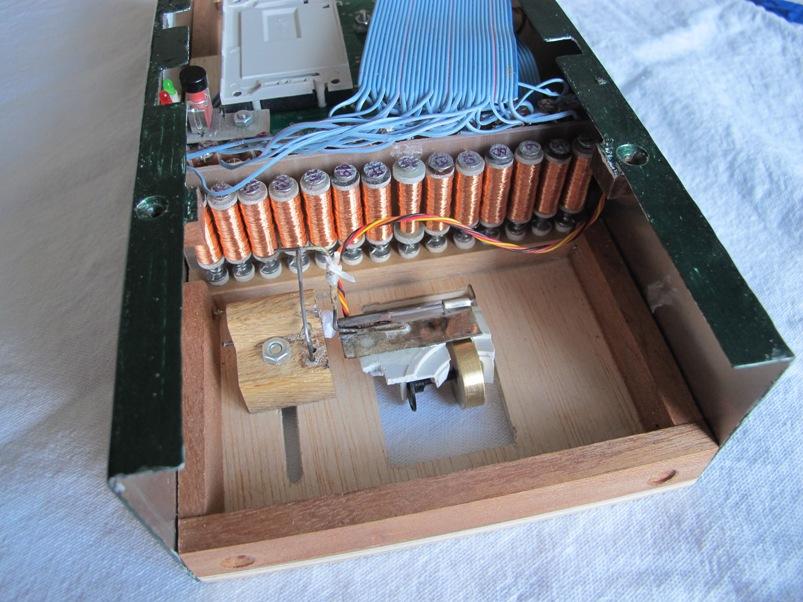

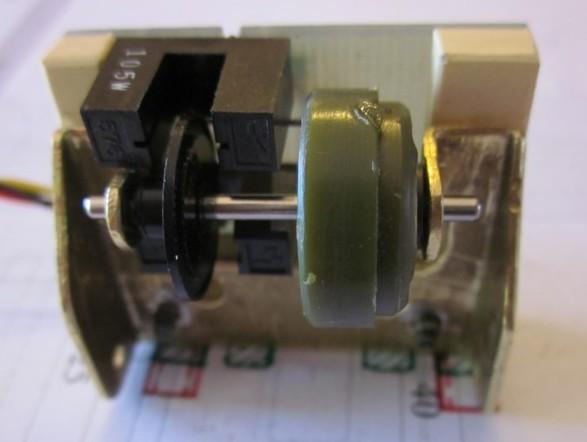

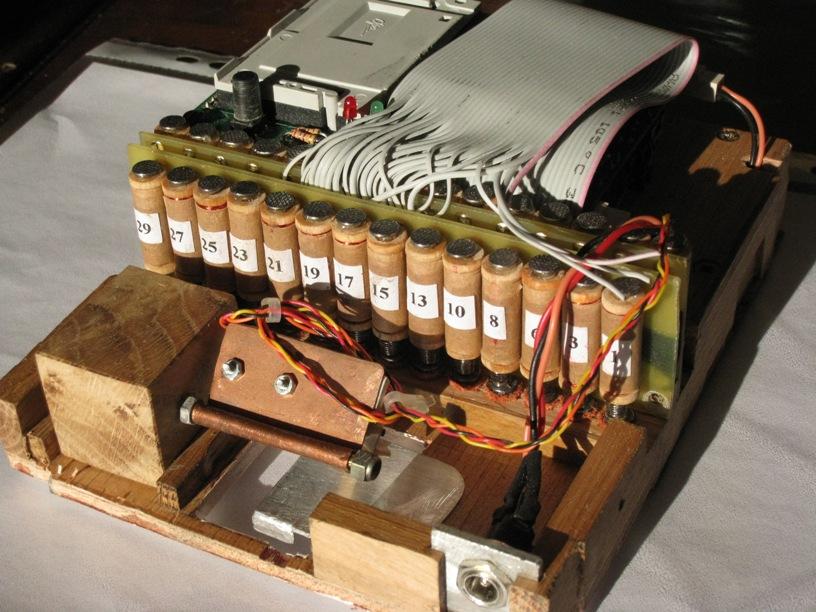

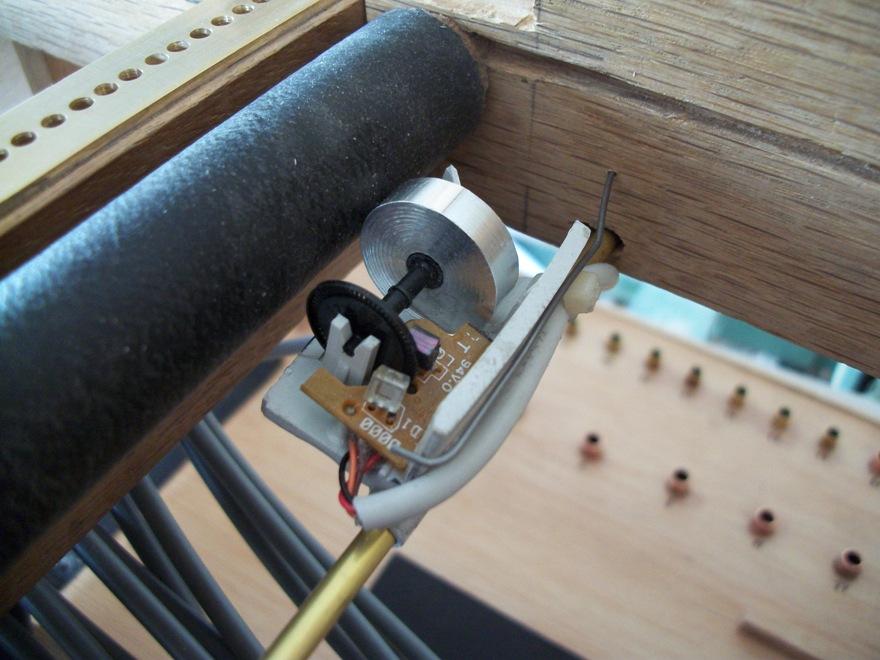

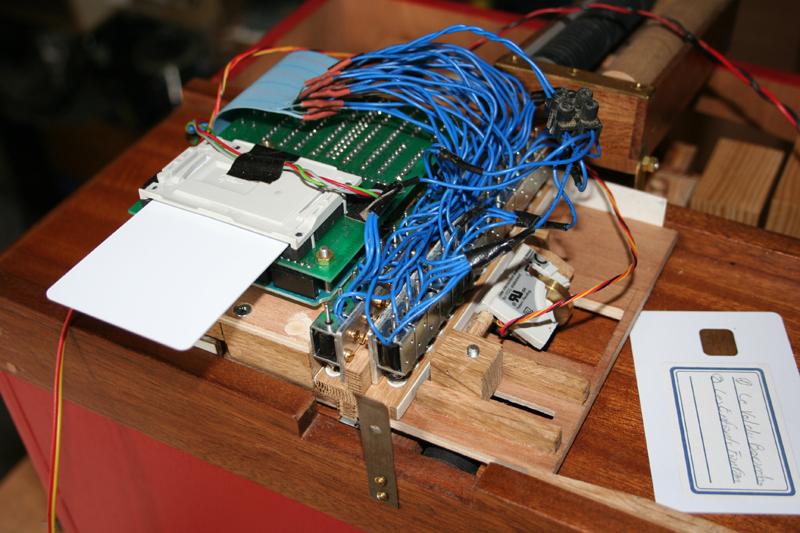

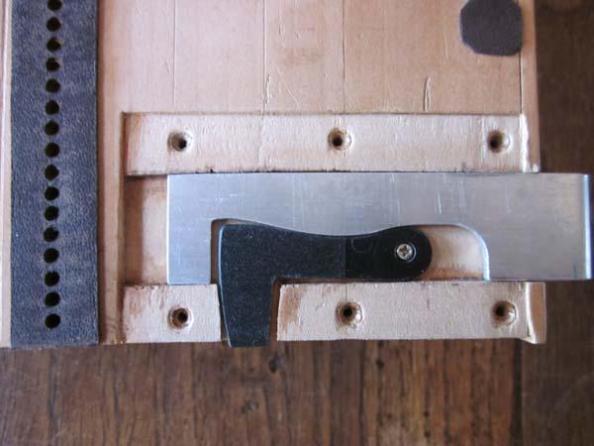

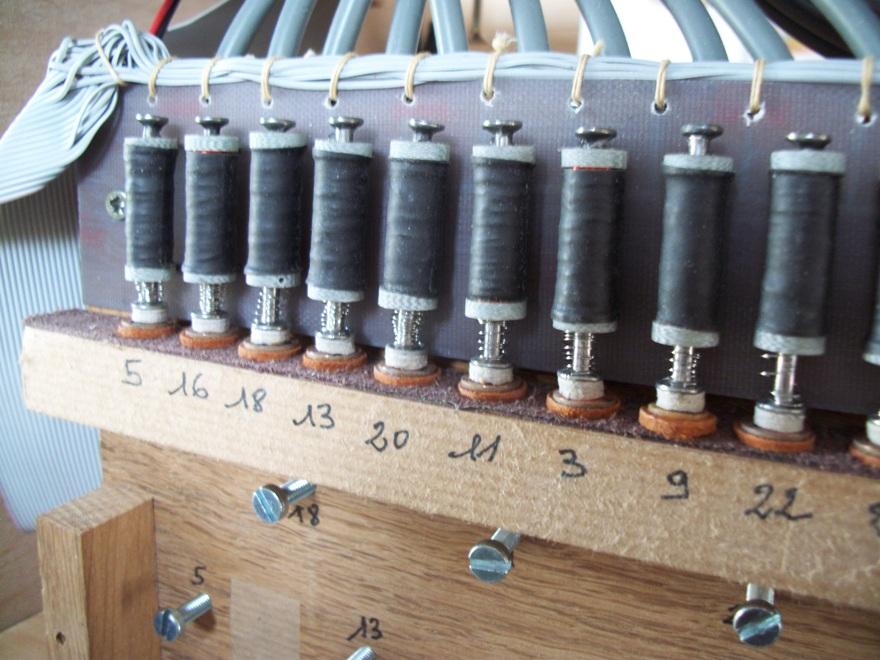

Un carton électronique. A noter les superbes électro-aimants ! On remarquera aussi le capteur de vitesse entièrement fait maison à partir d'une roue segmentée de souris et de 2 optocoupleurs à fourche standards, ainsi que le système de blocage dans le chemin de carton plutôt original.

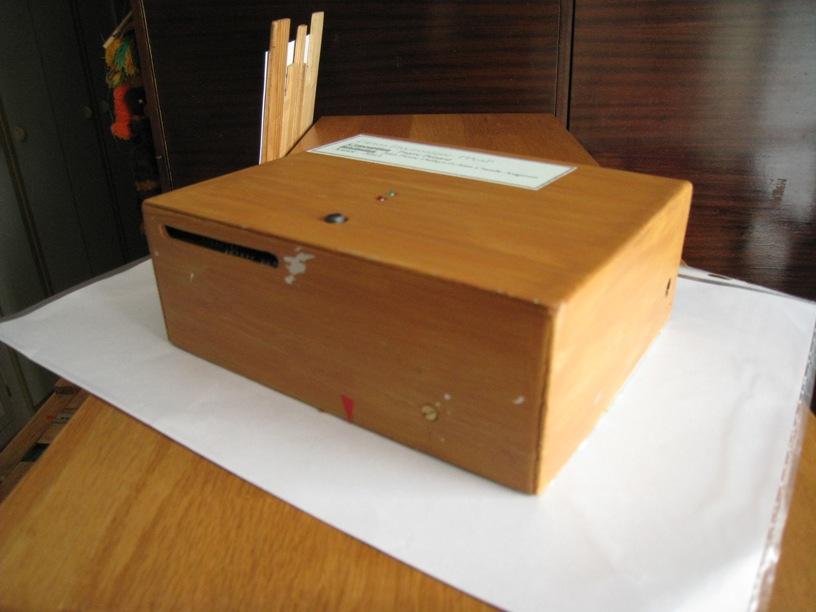

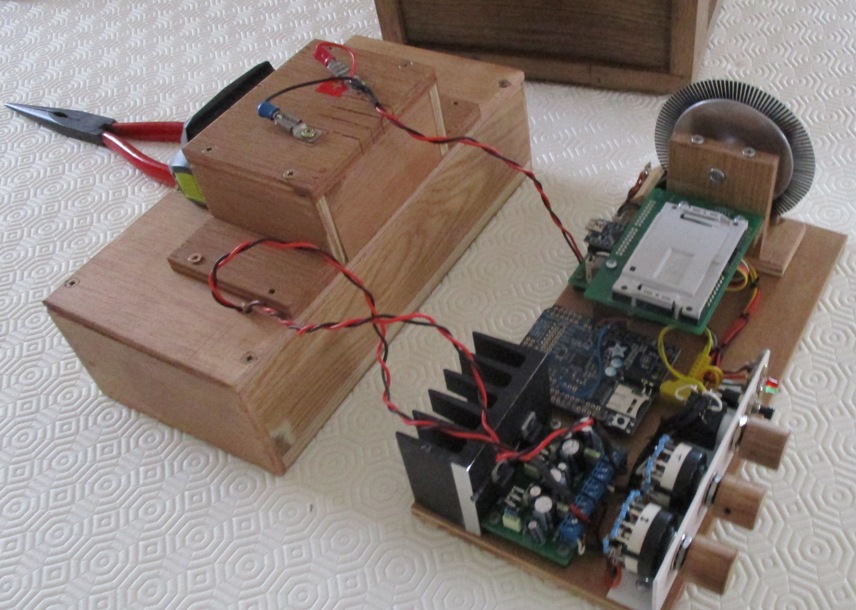

Un carton très réussit et qui a déjà... beaucoup tourné ! Jean-Pierre n'est pas de ceux qui laissent leur matériel à la maison ;o). Le boitier est en alu, décoré façon bois par son épouse.
Là il s'agit d'une toute autre opération. Le système vient purement et
simplement en remplacement du système existant sur un orgue à anches Erman. En effet,
suite au départ à la retraite de ce dernier, il devient quasi impossible
de se procurer de nouvelles cartes. Avec PPCaP, n'importe quel fichier
midi est transférable immédiatement et l'instrument retrouve tout son
intérêt. Au passage... quelle pêche il a ce 27 notes !!

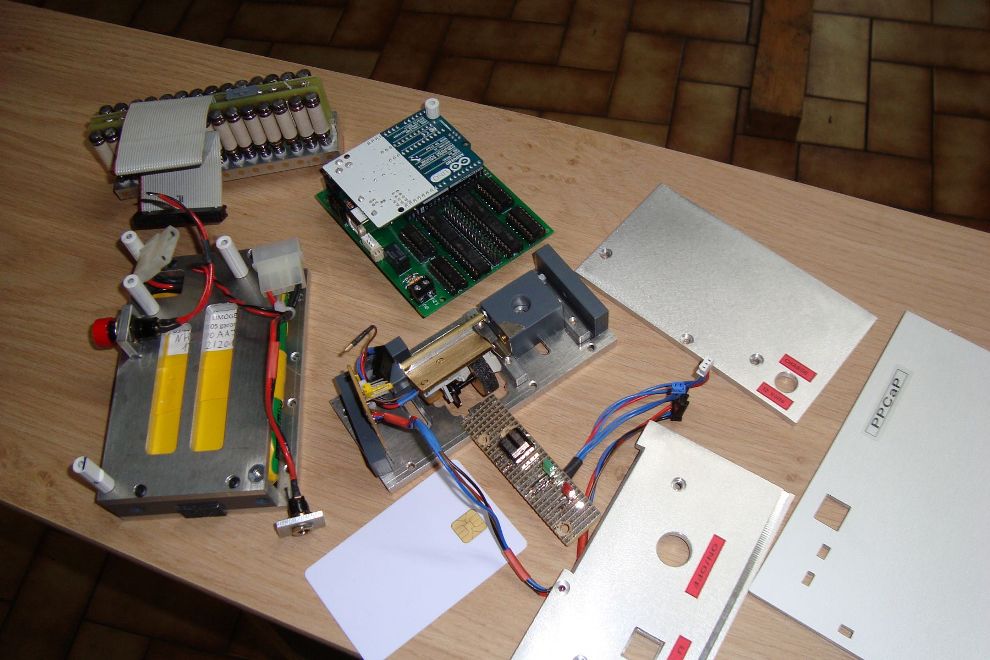

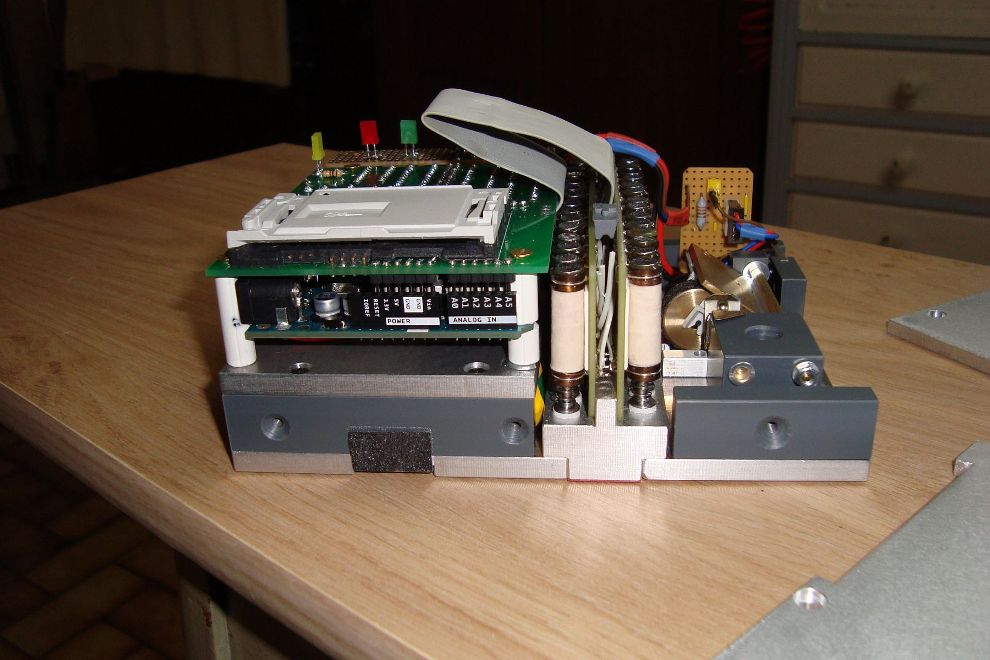

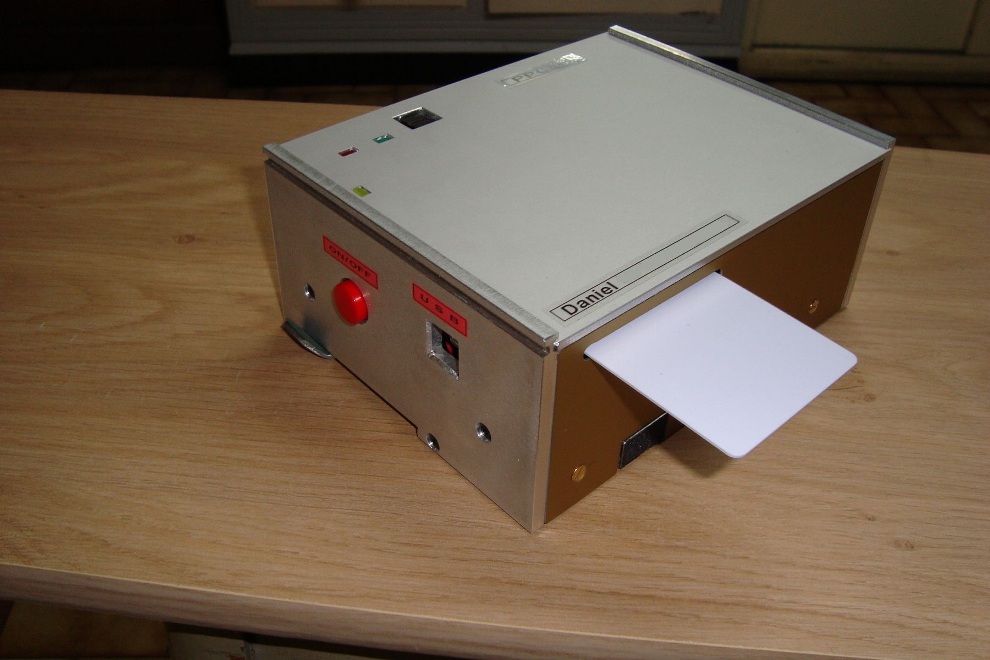

Difficile de faire plus propre, plus... mécanique. Ca tombe bien, puisque c'est justement de musique du même nom dont on parle dans ces pages. Mais Daniel est un récidiviste de la précision de fabrication. Ouah ! :o)

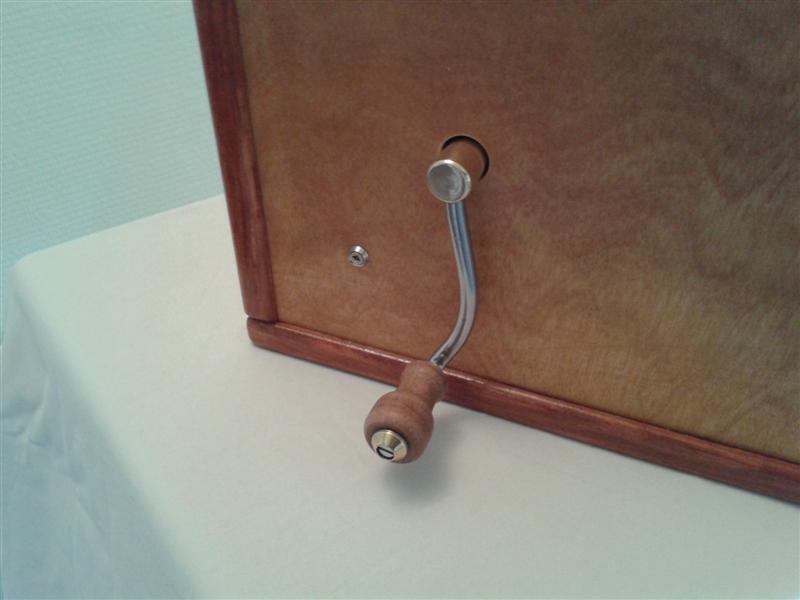

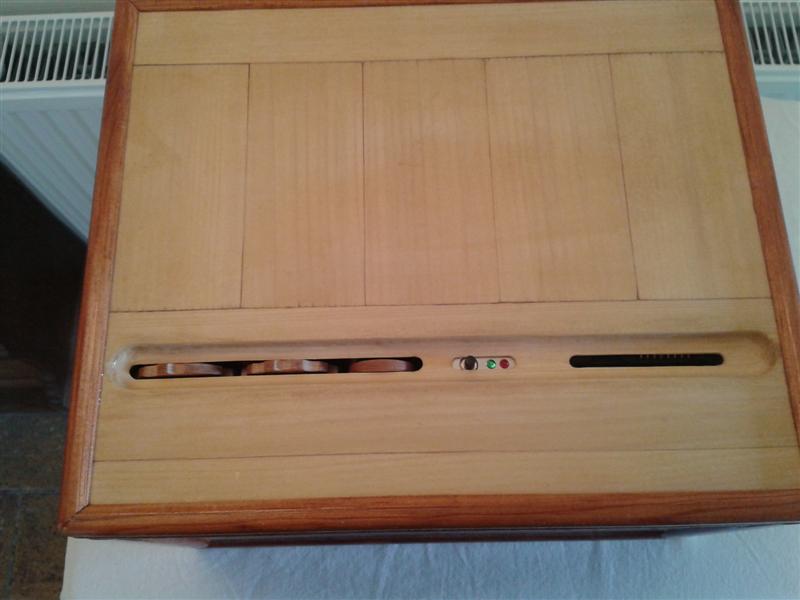

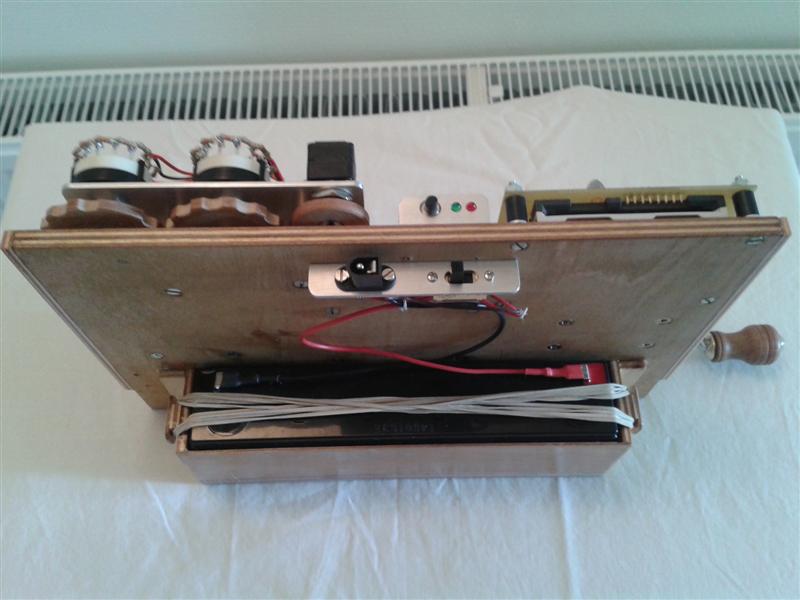

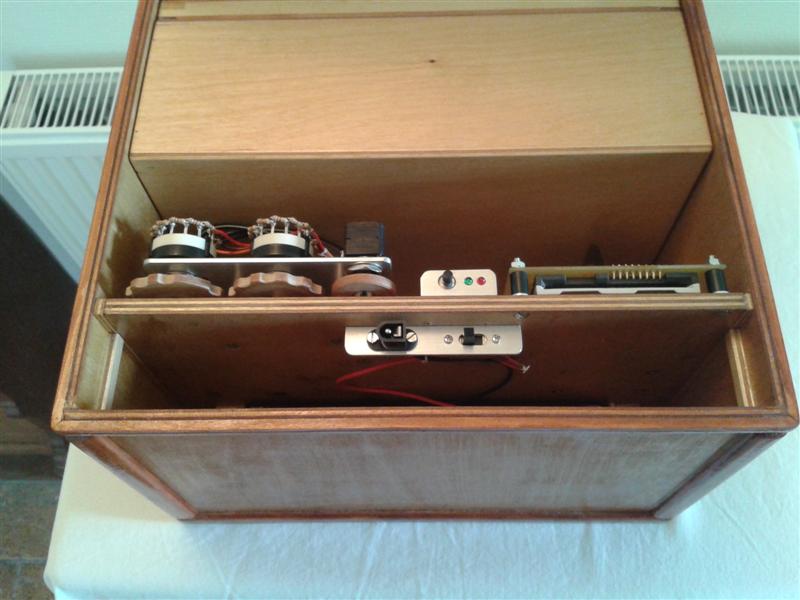

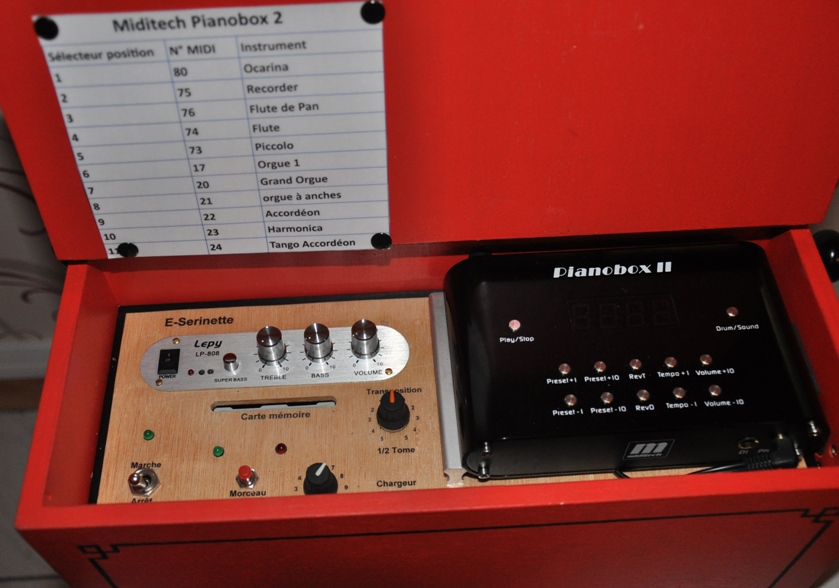

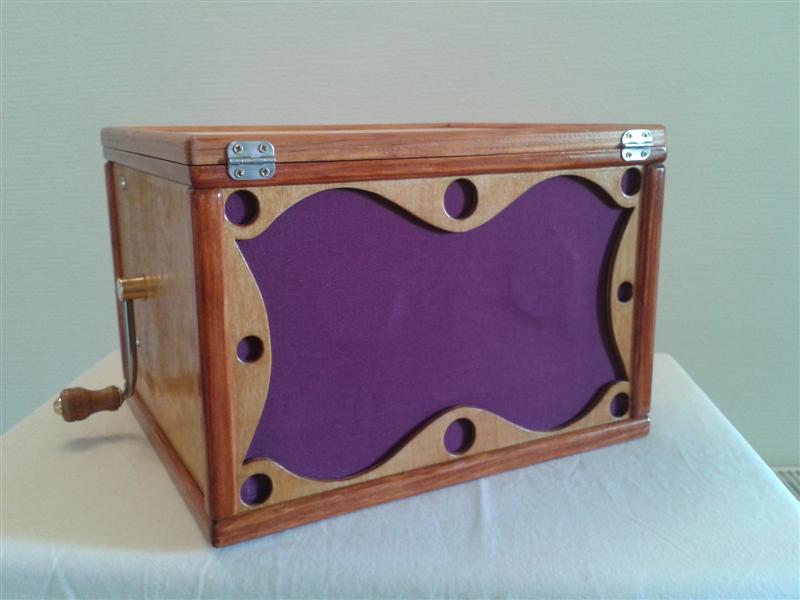

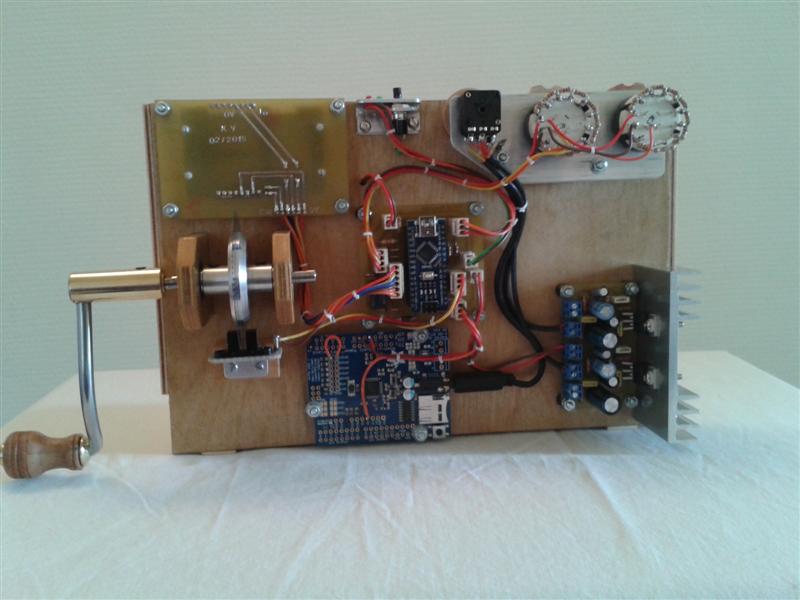

PPCaP dans la e.serinette : C'est Valdo qui s'y colle le premier. Joli câblage et magnifique manivelle. Félicitations !
Alain est un modéliste et la précision ça le connait. Cette réalisation allie les techniques modernes de l'impression 3D et la réalisation d'un instrument au nom ancien. Superbe !
Et puis ne manquez pas la description complète de cette superbe réalisation sur son blog.

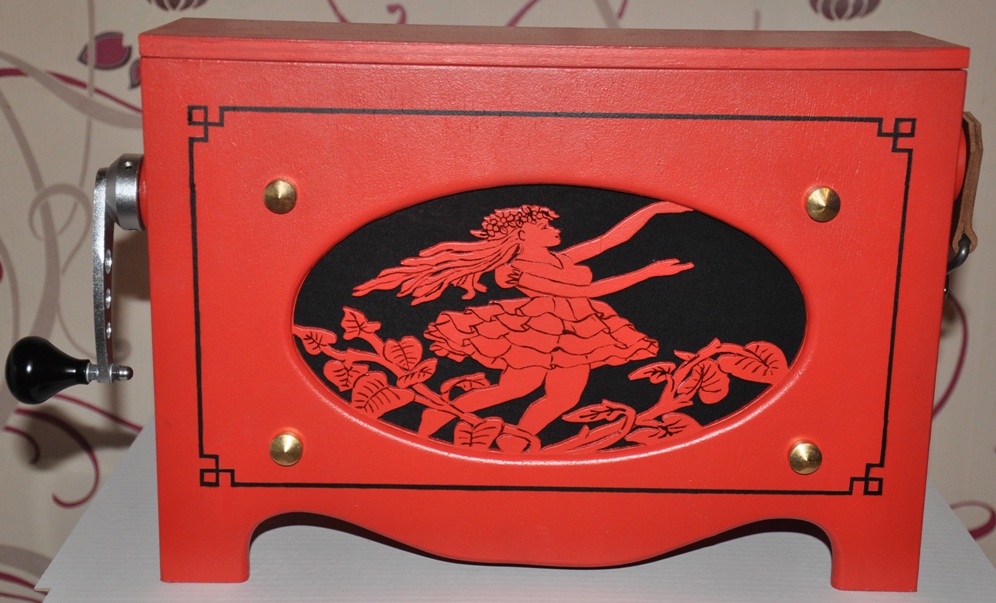

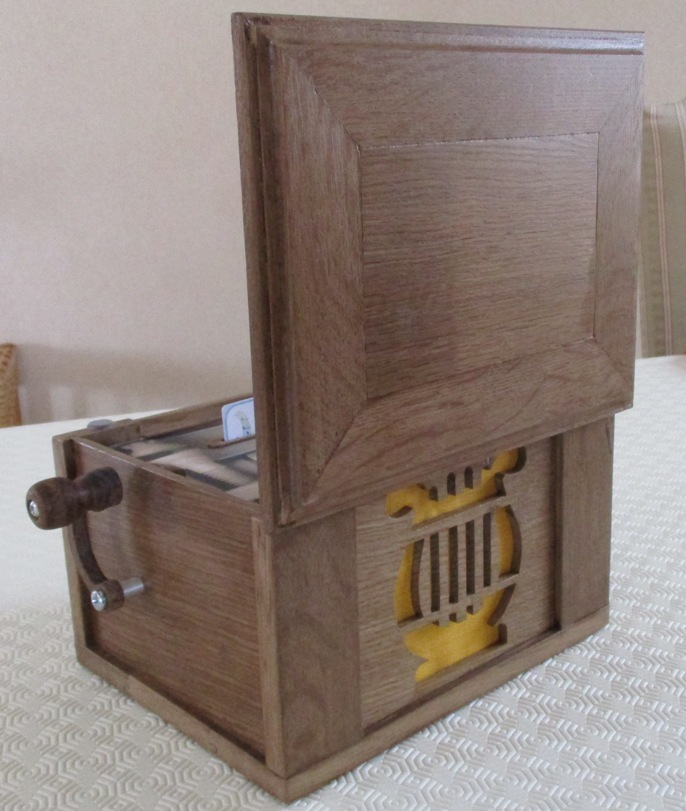

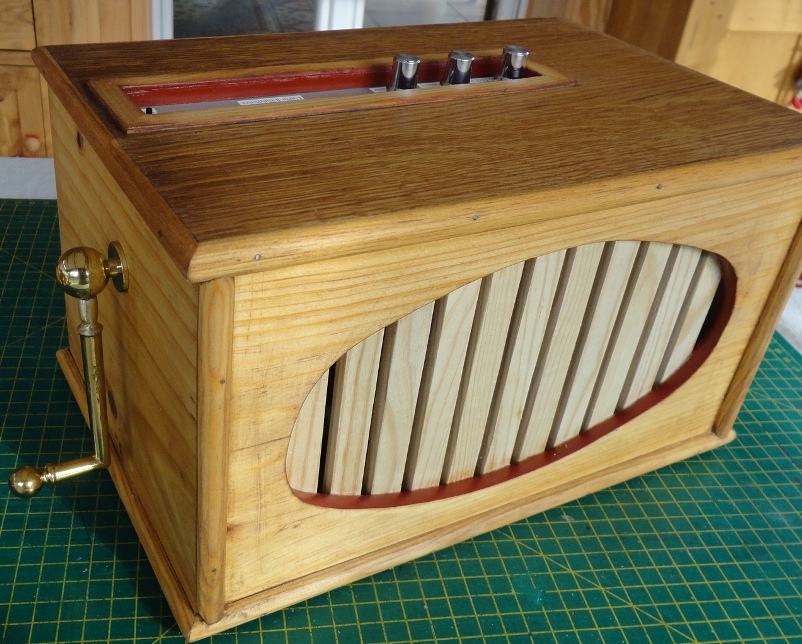

Un choix de forme classique et une déco superbe avec la touche
finale de Michèle sur la danseuse.

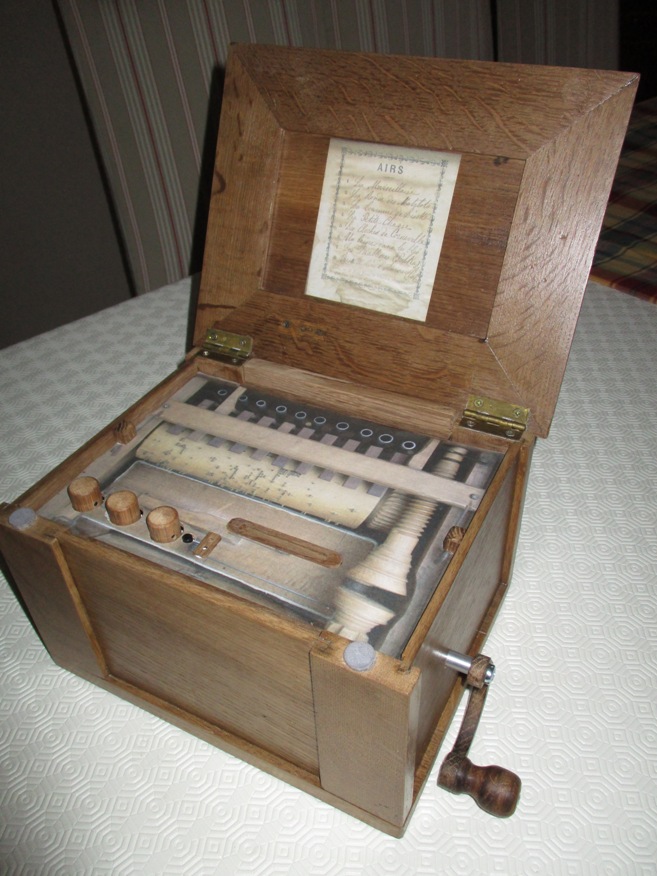

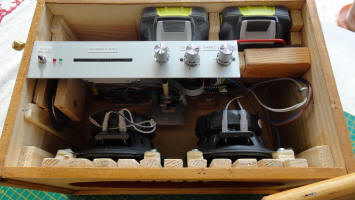

Notre Rochelais s'est bien amusé ! Ca commence par un coffret très réussit,
aux dimensions exactes d'une vraie serinette, et construit avec du bois
récupéré sur un vieil harmonium. Et puis ça continue par une intégration de
l'électronique bien tassée. C'est pas gros une vraie serinette. ;o)
Un superbe coffret remarquablement bien finit. Dimensions : 38 x 20 x h25 cm. On dirait un instrument de pro. Félicitations !

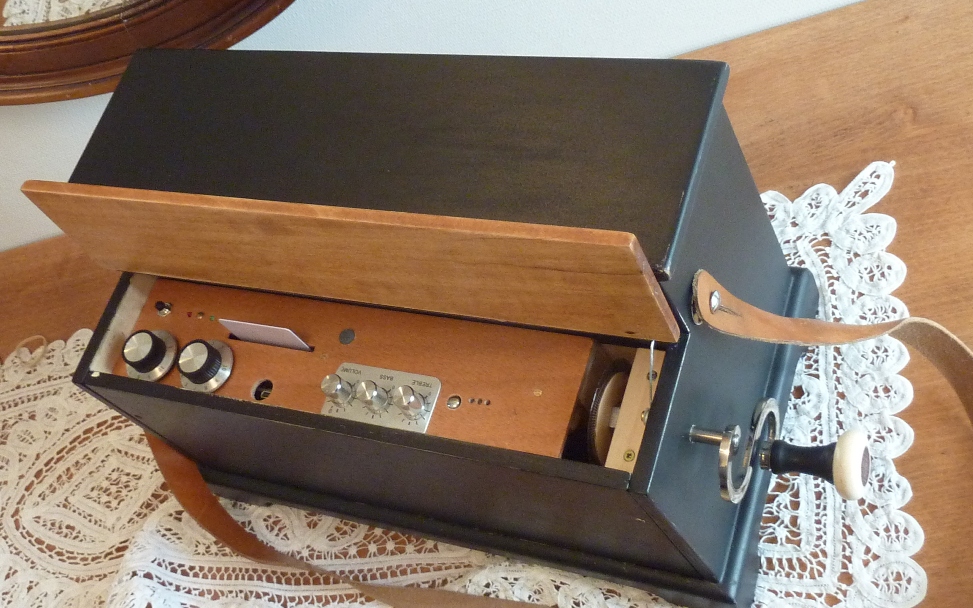

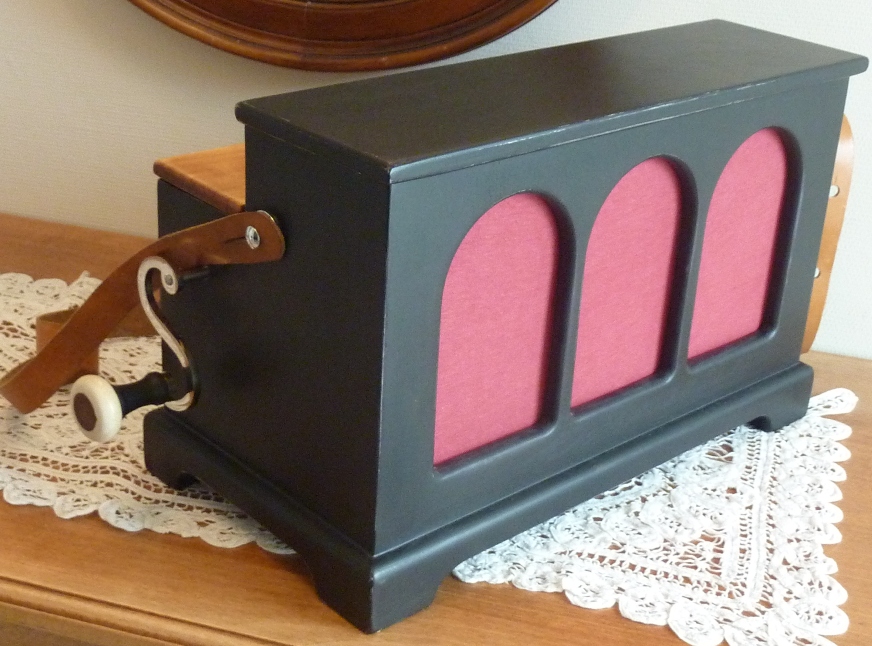

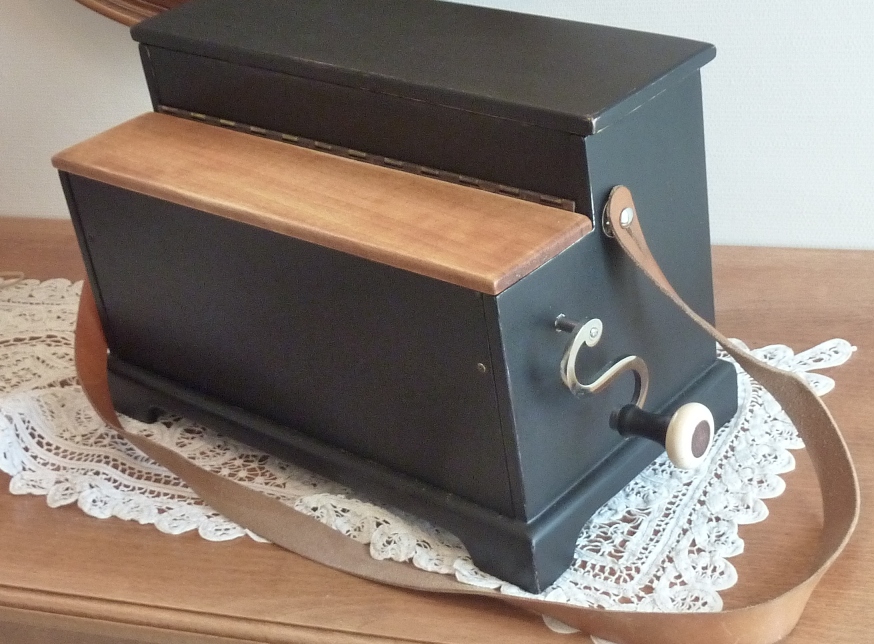

Un petit orgue pour son épouse. Au moins avec 2 batteries de visseuse elle ne
manquera pas d'énergie !
|
