Si comme moi, vous aimez bien expliquer le fonctionnement de vos instruments, vous avez dû parfois éprouver le besoin d'avoir entre les mains quelque chose qui soit très simple, facilement démontable, et où tout est visible et accessible. C'est précisément le but de cette maquette. A vrai dire, ce n'est pas un instrument qui produira de la grande musique, mais au moins on devrait comprendre aisément comment il fonctionne, quel rôle jouent les différents organes, et de quelle manière ils sont mis en relation. Le principe : - Un véritable instrument à lecture pneumatique, complet et sans simplification aucune.- Un nombre réduit de notes. Tout plein de tuyaux c'est long à mettre en place et c'est sans grand intérêt pédagogique. Ca en met tout juste plein la vue du béotien qui s'y perd, et ne voit guère plus que cela. - Faire en sorte que montage et démontage puissent s'effectuer rapidement et sans outils. Le montage en vidéo : ici Les 5 sous-ensembles :

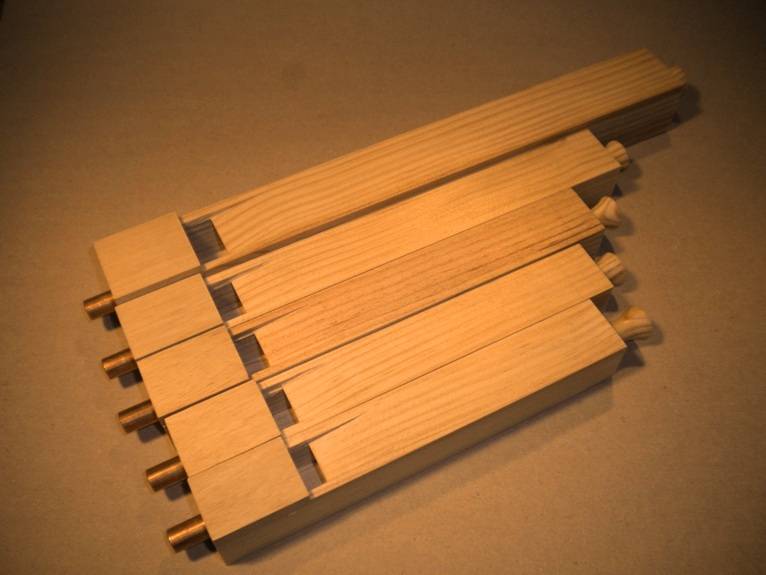

Construites selon le diapason Mini29 et de la manière présentée ici. On se limite à 5 notes : Ré3, Sol3, La3, Si3 et Do4 (n° midi : 62, 67, 69, 71 et 72), qui permettent néanmoins de sortir quelques mélodies très simples et que tout le monde connait.
Avec les mêmes boutons de bouchon que le grand frère Mini29
Les mêmes que d'habitude. Ca marche tout seul,
sans précautions particulières, et la même soupape convient pour une très
large gamme de tuyaux, de pressions etc... Voir par exemple ici
ou là. En plus, pour le coup c'était quasiment
gratuit car j'ai tout un stock de pièces en rab de mes précédents instruments.
Un plexi pour voir les soupapes gigoter

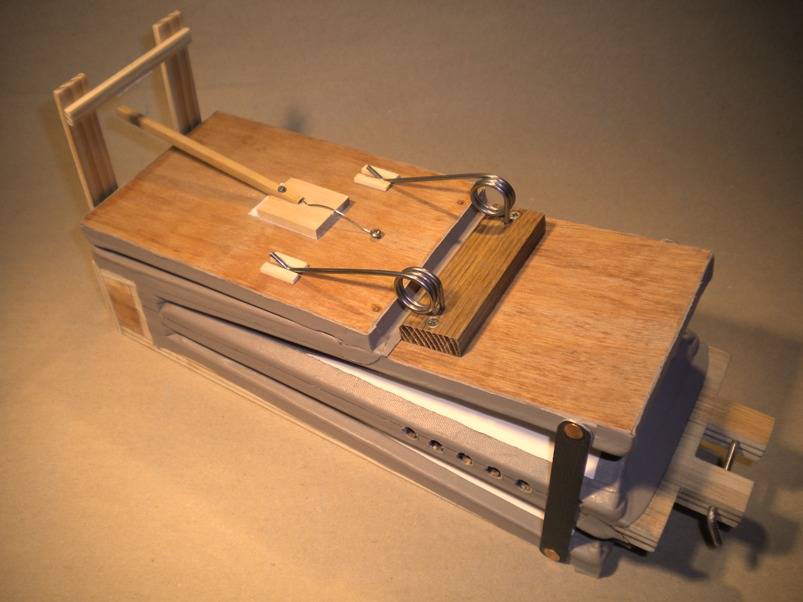

Un seul soufflet à double effet et une réserve,
directement dérivés du Mini29. Garnit avec du carton et des restes de peau
(tout ce qui peut se mettre en bandes de 20 mm de large est bon à prendre).

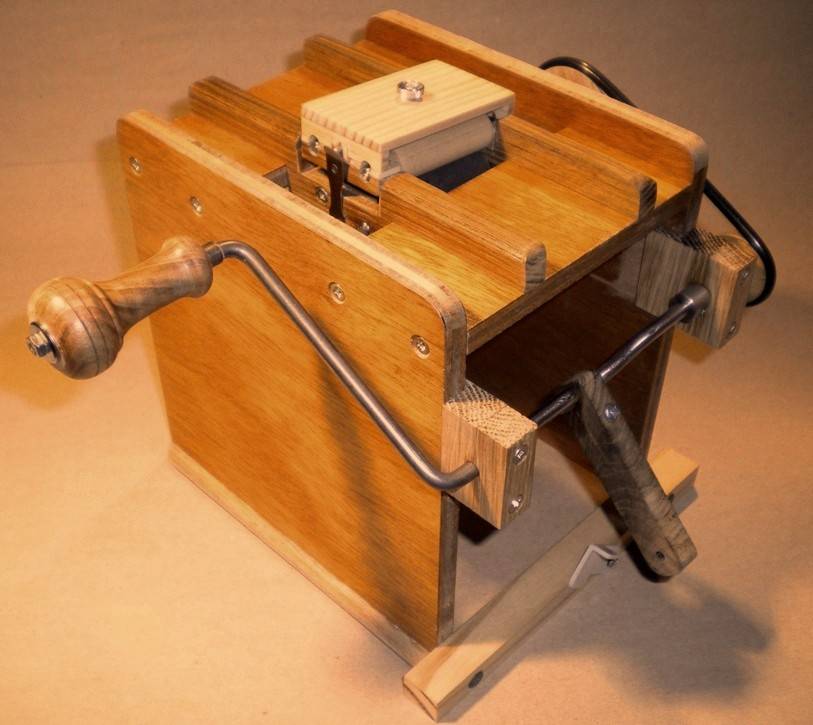

Soufflerie complètement autonome

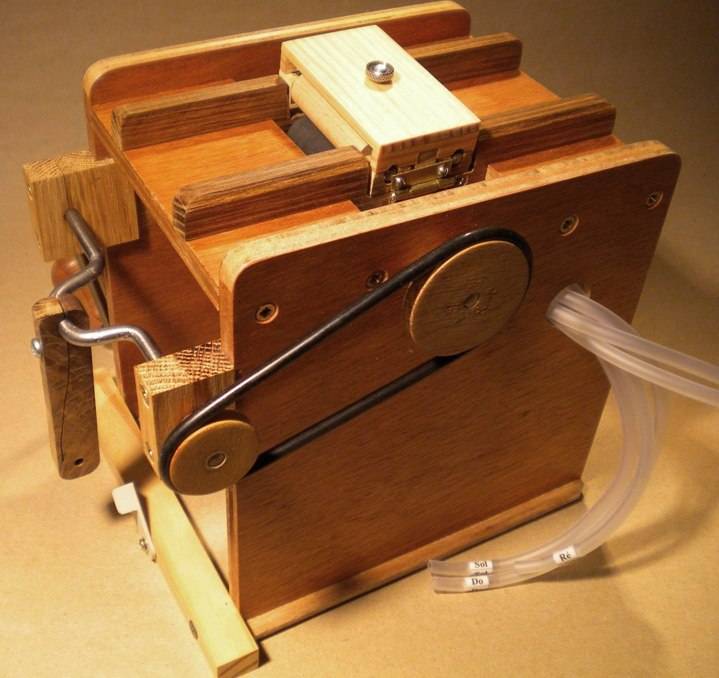

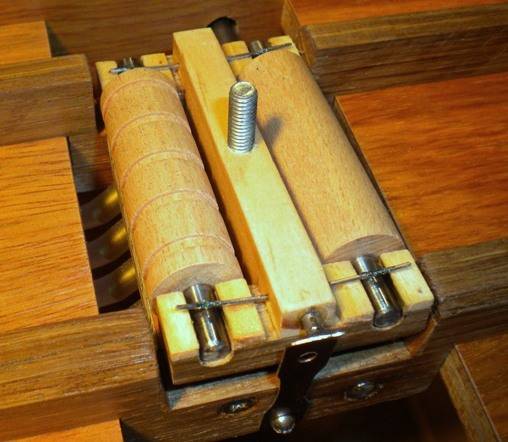

Tout est comme d'habitude sauf
que c'est plus petit. Les 5 trous de la flûte de pan sont espacés de 10 mm,
avec 5 mm de talon. Ca donne un carton tout mimi de 50 mm de large. Les poulies
sont des rescapées du 29 à anches, et la courroie est un joint torique de
pulvérisateur de jardin.
La zoulie poignée de manivelle avait été jugée ratée pour le Mini29 (perçage excentré)

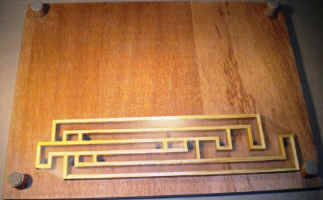

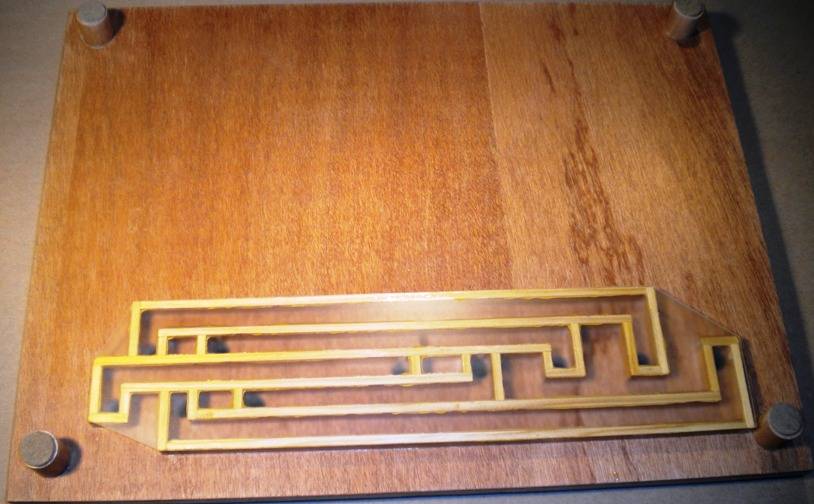

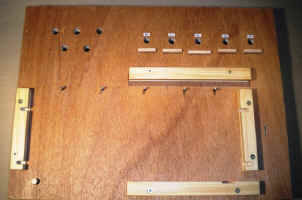

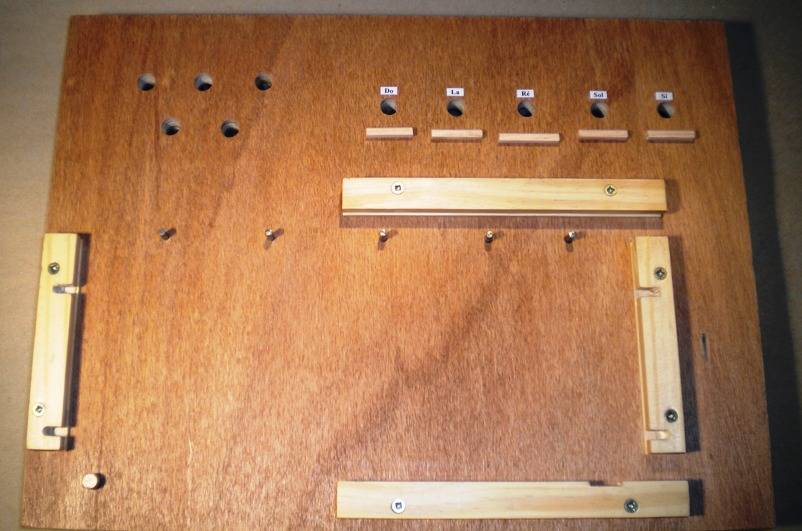

Les gravures sont rapportées dessous, et recouvertes d'un plexi collé pour mieux les voir. Autrement de l'autre côté, les tasseaux rainurés et les divers pitons, ben, c'est justement ça qui permet l'assemblage éclair.
Le plexi est collé à l'Araldite Le montage en vidéo (désolé pour la qualité du son) :

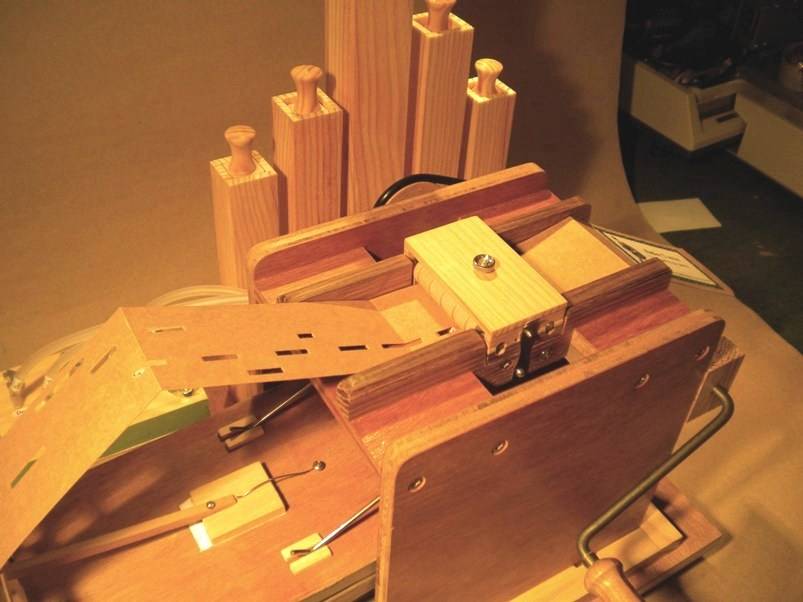

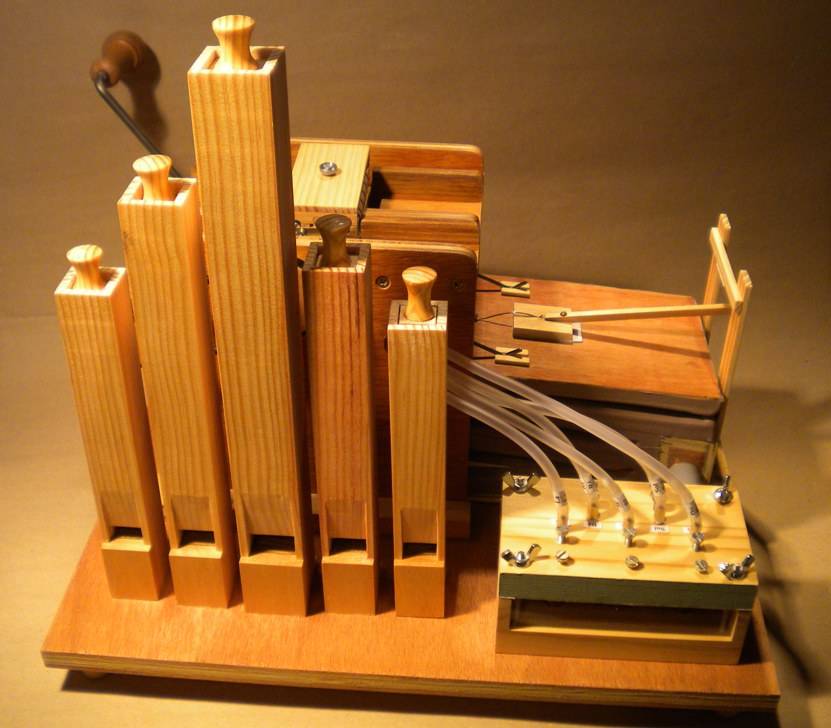

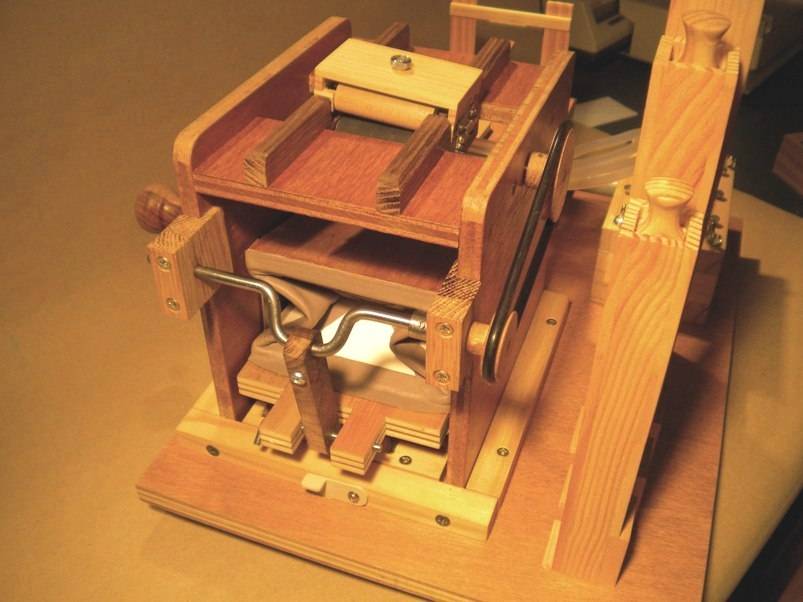

L'instrument terminé :
J'ai fait un petit carton avec un pot pourrit de 5 chansons enfantines Temps passé : environ 30 heures. En tous cas, l'engin s'est avéré être un
